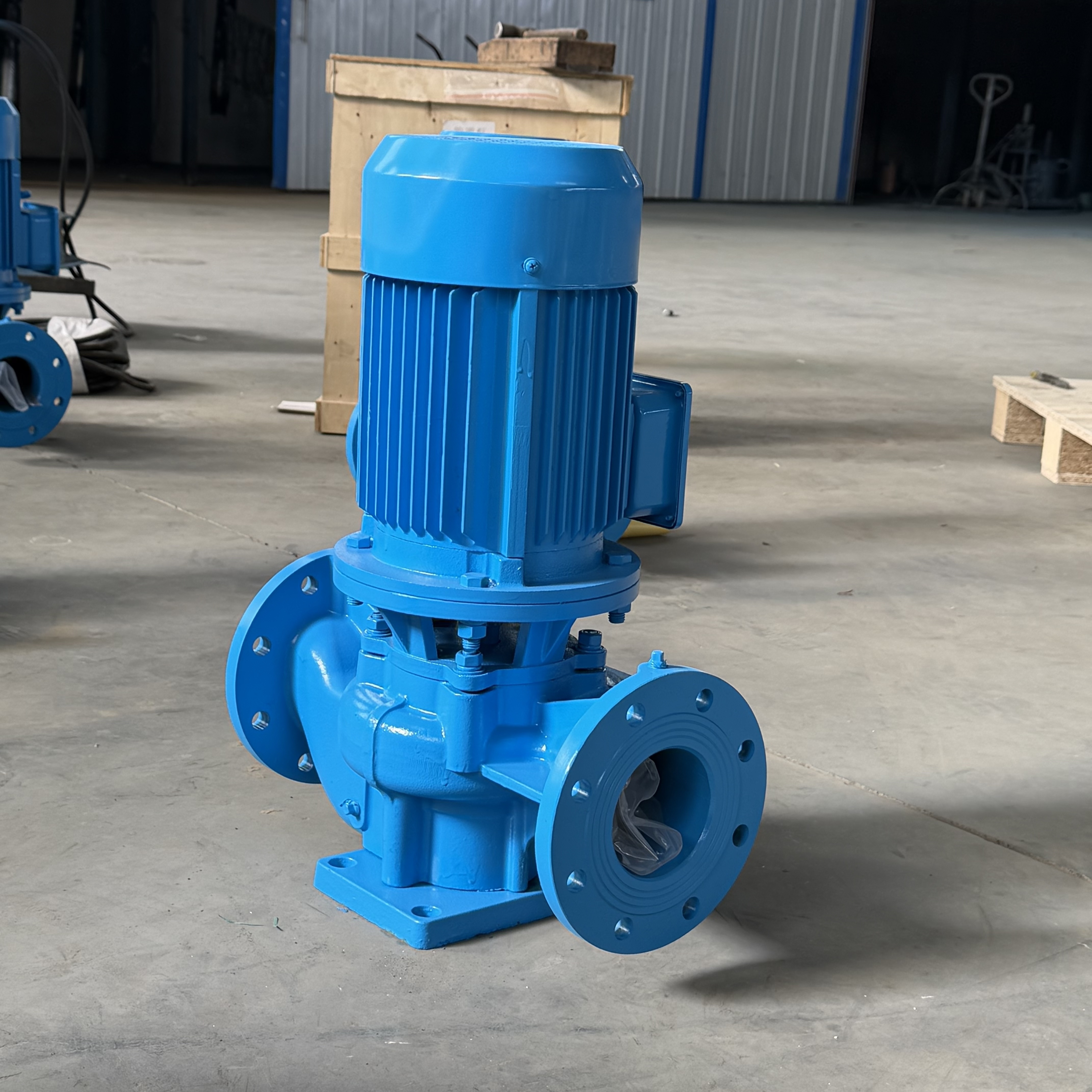

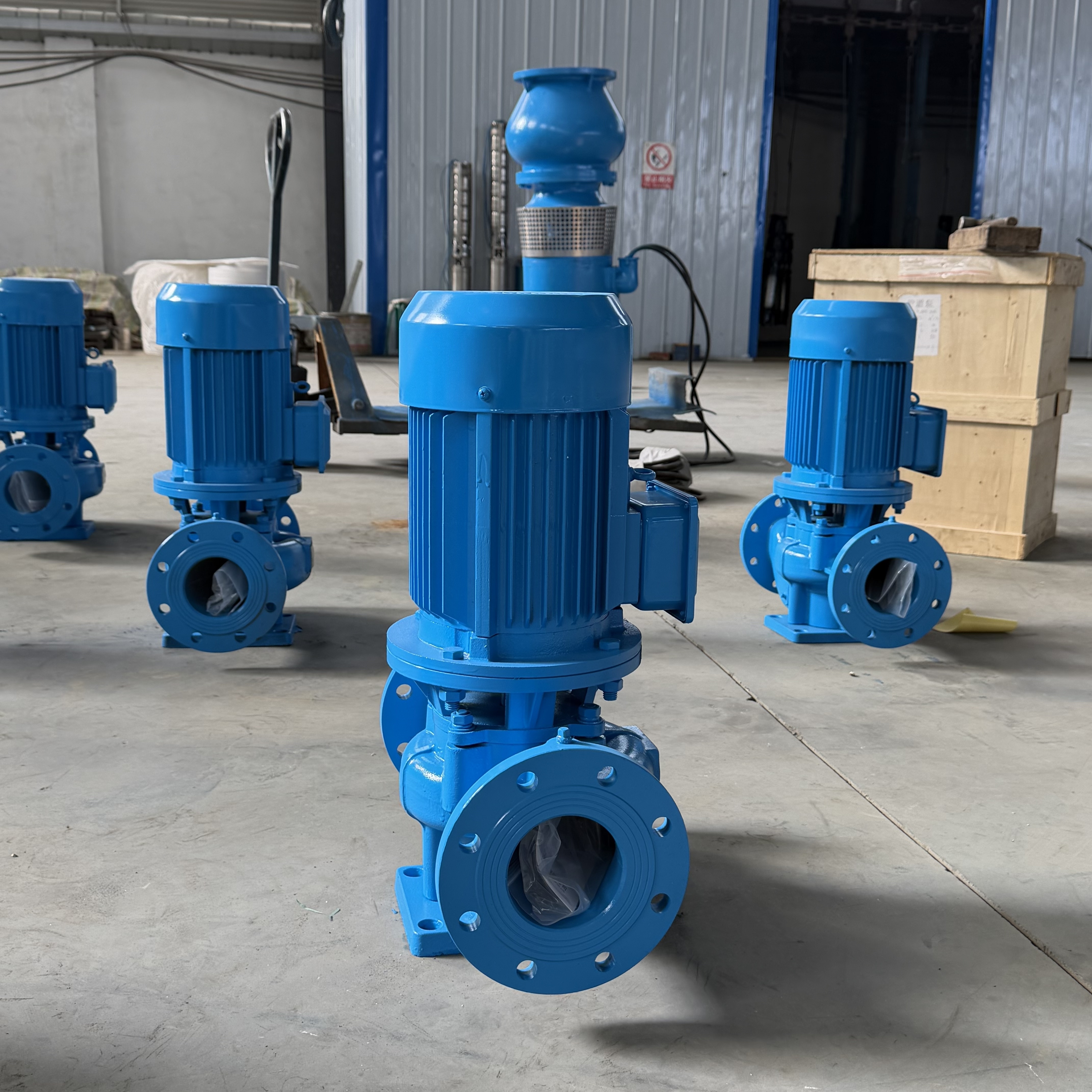

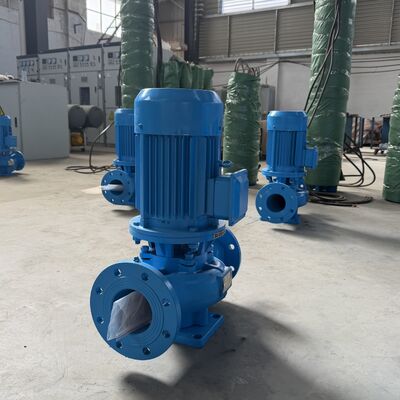

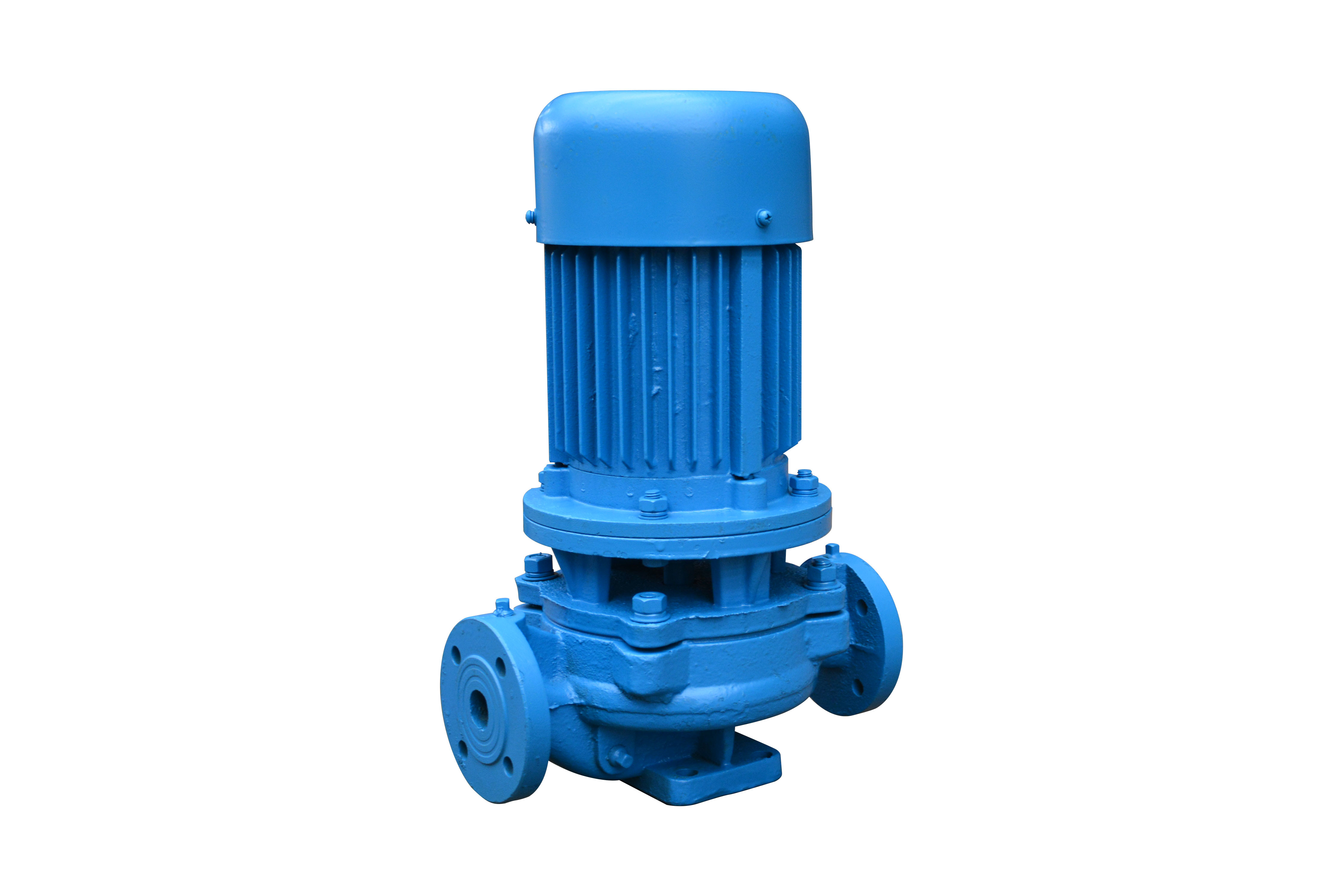

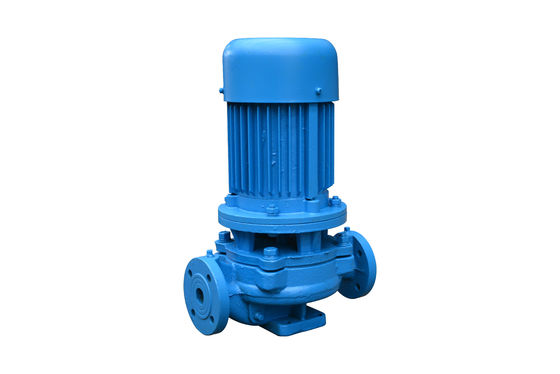

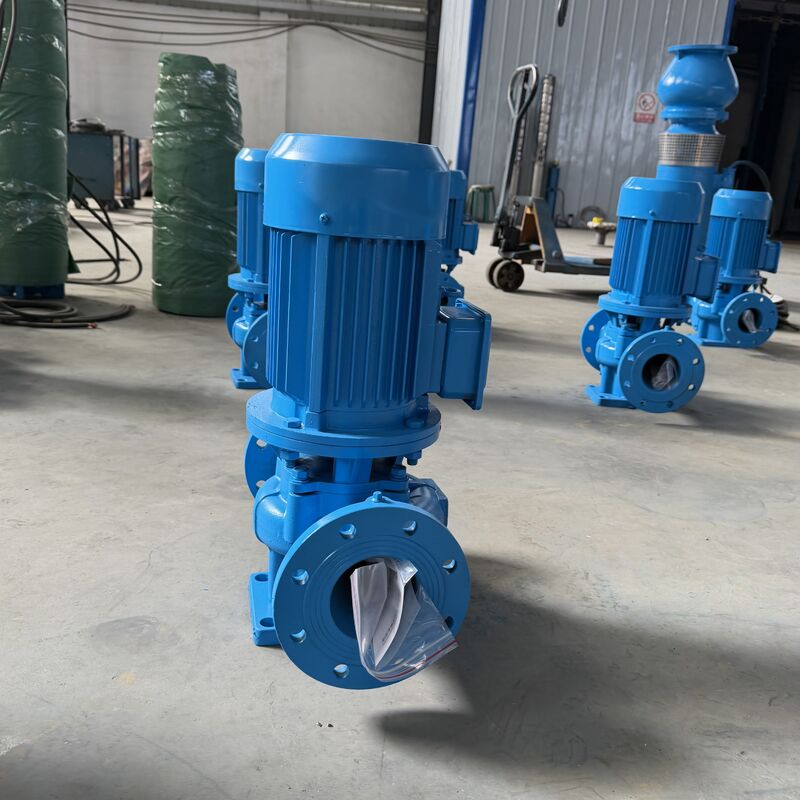

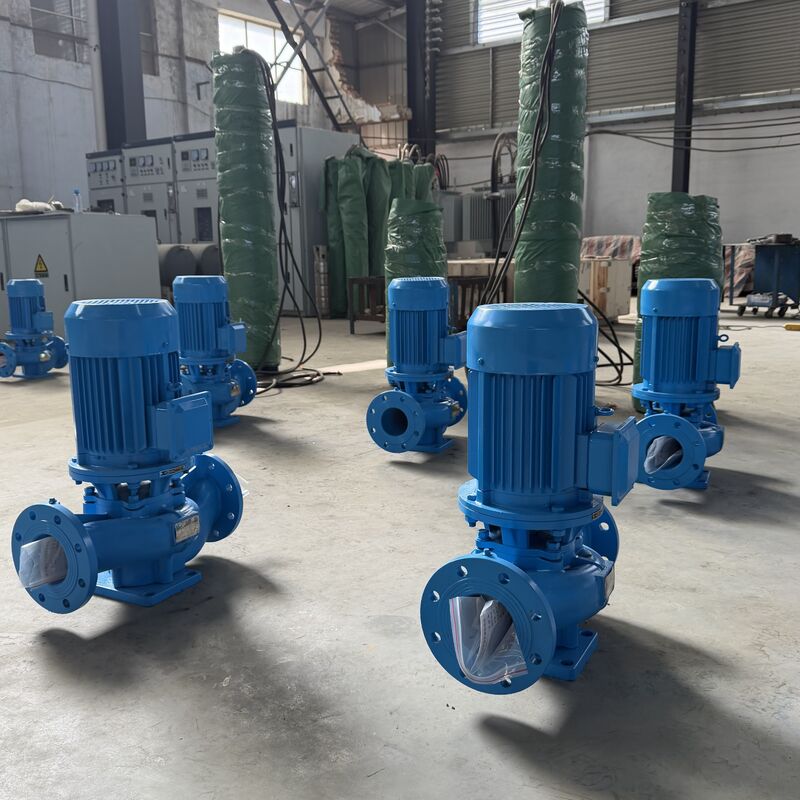

SLG Κάθετη Φυγοκεντρική Αντλία Εν σειρά Μονής Βαθμίδας

Περιγραφή προϊόντων

SLG Κάθετη Φυγοκεντρική Αντλία Εν σειρά Μονής Βαθμίδας

Επισκόπηση Προϊόντος

Η Κάθετη Φυγοκεντρική Αντλία Εν σειρά Μονής Βαθμίδας SLG έχει σχεδιαστεί για τη μεταφορά καθαρού νερού και άλλων υγρών με φυσικές και χημικές ιδιότητες παρόμοιες με το καθαρό νερό.
Χρησιμοποιείται ευρέως σε βιομηχανικά και δημοτικά συστήματα παροχής και αποχέτευσης νερού, αύξηση πίεσης σε ψηλά κτίρια, άρδευση τοπίου, ενίσχυση πυρόσβεσης, μεταφορά νερού σε μεγάλες αποστάσεις, συστήματα κυκλοφορίας HVAC, κυκλοφορία ζεστού και κρύου νερού μπάνιου και εφαρμογές υποστηρικτικού εξοπλισμού.

Θερμοκρασία λειτουργίας: T ＜ 80°C

II. Δομικά Χαρακτηριστικά

1. Κάθετη Δομή Εν σειρά
   Η αντλία διαθέτει κάθετο σχεδιασμό εν σειρά με πανομοιότυπες διαμέτρους εισόδου και εξόδου ευθυγραμμισμένες στην ίδια κεντρική γραμμή. Μπορεί να εγκατασταθεί απευθείας στον αγωγό σαν βαλβίδα.
   Ο συμπαγής και αισθητικά ευχάριστος σχεδιασμός απαιτεί ελάχιστο χώρο δαπέδου και μειώνει το κόστος κατασκευής. Όταν είναι εξοπλισμένη με προστατευτικό κάλυμμα, είναι κατάλληλη για εξωτερική εγκατάσταση.

2. Συμπαγής και καλά ισορροπημένος σχεδιασμός
   Η πτερωτή είναι τοποθετημένη απευθείας στον εκτεταμένο άξονα του κινητήρα, με αποτέλεσμα ένα μικρό αξονικό μήκος και συμπαγή δομή.
   Η βελτιστοποιημένη διαμόρφωση ρουλεμάν της αντλίας και του κινητήρα εξισορροπεί αποτελεσματικά τα ακτινικά και αξονικά φορτία κατά τη λειτουργία, εξασφαλίζοντας ομαλή απόδοση με χαμηλή δόνηση και χαμηλό θόρυβο.

3. Αξιόπιστη Σφράγιση Άξονα
   Η στεγανοποίηση του άξονα υιοθετεί μηχανική σφράγιση ή συνδυασμένη διαμόρφωση μηχανικής σφράγισης, με δακτυλίους σφράγισης από εισαγόμενο κράμα τιτανίου, μηχανικές σφραγίδες βαρέως τύπου υψηλής θερμοκρασίας και υλικά από σκληρό κράμα.
   Αυτός ο ανθεκτικός στη φθορά σχεδιασμός σφράγισης παρατείνει σημαντικά τη διάρκεια ζωής της μηχανικής σφράγισης.

4. Εύκολη Εγκατάσταση και Συντήρηση
   Η συντήρηση μπορεί να πραγματοποιηθεί χωρίς αποσυναρμολόγηση του συστήματος αγωγών. Απλώς αφαιρέστε τα παξιμάδια της βάσης σύζευξης αντλίας-κινητήρα για να εξαγάγετε τη συναρμολόγηση του πλήρους ρότορα.

5. Ευέλικτοι Τρόποι Λειτουργίας
   Οι αντλίες μπορούν να λειτουργήσουν σε σειρά ή παράλληλα ανάλογα με την απαιτούμενη παροχή και μανομετρικό.

6. Πολλαπλές Επιλογές Εγκατάστασης
   Μπορεί να επιλεγεί κάθετη ή οριζόντια εγκατάσταση για την κάλυψη διαφορετικών απαιτήσεων διάταξης αγωγών.

III. Εφαρμογές

Η κάθετη αντλία αγωγού ζεστού νερού SLG είναι κατάλληλη για αύξηση πίεσης και κυκλοφορία ζεστού νερού σε βιομηχανίες όπως η μεταλλουργία, η χημική επεξεργασία, η κλωστοϋφαντουργία, η ξυλουργική και η χαρτοποιία.
Χρησιμοποιείται επίσης ευρέως σε λέβητες, ξενοδοχεία, λουτρά, ξενώνες και συστήματα κυκλοφορίας θέρμανσης αστικών κατοικιών.

Μέγιστη θερμοκρασία λειτουργίας: ≤ 80°C

IV. Εγκατάσταση και Λειτουργία

Εκκίνηση και Λειτουργία

1. Περιστρέψτε χειροκίνητα τον ανεμιστήρα ψύξης του κινητήρα. Η πτερωτή πρέπει να περιστρέφεται ομαλά χωρίς τριβή ή εμπλοκή.

2. Γυρίστε τον άξονα της αντλίας με το χέρι για να επιτρέψετε στο λιπαντικό υγρό να εισέλθει στις επιφάνειες της μηχανικής σφράγισης.

3. Γεμίστε την αντλία και εξαερώστε: ανοίξτε τη βαλβίδα εισόδου για να επιτρέψετε στο υγρό να γεμίσει πλήρως τον θάλαμο της αντλίας και τον αγωγό, εξασφαλίζοντας αεροστεγανότητα της γραμμής αναρρόφησης.

4. Κλείστε τη βαλβίδα εκκένωσης για να μειώσετε το ρεύμα εκκίνησης.

5. Ενεργοποιήστε το ρεύμα και ξεκινήστε σύντομα τον κινητήρα για να επιβεβαιώσετε τη σωστή κατεύθυνση περιστροφής.
   Όταν το βλέπουμε από το άκρο του ανεμιστήρα του κινητήρα, η περιστροφή πρέπει να είναι δεξιόστροφη.

6. Ανοίξτε σταδιακά τη βαλβίδα εκκένωσης και ρυθμίστε την για να διατηρήσετε την αντλία να λειτουργεί υπό συνθήκες ονομαστικής λειτουργίας.

7. Εάν παρουσιαστεί μη φυσιολογικός θόρυβος ή ασυνήθιστοι ήχοι κατά τη λειτουργία, σταματήστε αμέσως την αντλία για έλεγχο.

8. Η κανονική διαρροή μηχανικής σφράγισης πρέπει να είναι μικρότερη από 3 σταγόνες ανά λεπτό.
   Ελέγξτε την άνοδο της θερμοκρασίας του κινητήρα και των ρουλεμάν. θα πρέπει να είναι κάτω από 70°C. Εάν ξεπεραστεί, διερευνήστε την αιτία.

Διαδικασία Διακοπής Λειτουργίας

1. Κλείστε τη βαλβίδα εκκένωσης.

2. Διακόψτε την παροχή ρεύματος και σταματήστε τον κινητήρα.

3. Κλείστε τη βαλβίδα εισόδου.

4. Εάν η αντλία θα είναι εκτός λειτουργίας για μεγάλο χρονικό διάστημα, στραγγίστε όλο το υγρό από την αντλία.

V. Αντιμετώπιση προβλημάτων και λύσεις

1. Η αντλία δεν παραδίδει νερό

Πιθανές Αιτίες

• Η βαλβίδα εισόδου ή εξόδου είναι κλειστή; ο αγωγός ή η δίοδος της πτερωτής είναι φραγμένη

• Λανθασμένη κατεύθυνση περιστροφής του κινητήρα ή απώλεια φάσης που προκαλεί χαμηλή ταχύτητα

• Διαρροή αέρα στον σωλήνα αναρρόφησης

• Η αντλία δεν είναι πλήρως γεμισμένη; αέρας παγιδευμένος στον θάλαμο της αντλίας

• Ανεπαρκής παροχή νερού εισόδου, υπερβολική ανύψωση αναρρόφησης ή διαρροή βαλβίδας ποδιού

• Υπερβολική αντίσταση αγωγού ή λανθασμένη επιλογή αντλίας

Λύσεις

• Επιθεωρήστε και αφαιρέστε τα μπλοκαρίσματα

• Διορθώστε την περιστροφή του κινητήρα και ασφαλίστε τις ηλεκτρικές συνδέσεις

• Σφίξτε τις επιφάνειες στεγανοποίησης για να εξαλείψετε τη διαρροή αέρα

• Γεμίστε πλήρως την αντλία και εξαερώστε

• Σταματήστε την αντλία και επιθεωρήστε τις συνθήκες αναρρόφησης

• Μειώστε τις καμπύλες του αγωγού ή επιλέξτε ξανά μια κατάλληλη αντλία

2. Ανεπαρκής παροχή

Πιθανές Αιτίες

• Ίδια με το Σημείο 1

• Φραγή αγωγού, πτερωτής ή διόδου αντλίας; συσσώρευση αλάτων; ανεπαρκές άνοιγμα βαλβίδας

• Χαμηλή τάση

• Φθορά πτερωτής

Λύσεις

• Ακολουθήστε τις λύσεις του Σημείου 1

• Αφαιρέστε τα μπλοκαρίσματα και ρυθμίστε ξανά το άνοιγμα της βαλβίδας

• Σταθεροποιήστε την τάση

• Αντικαταστήστε την πτερωτή

3. Υπερβολική κατανάλωση ενέργειας

Πιθανές Αιτίες

• Λειτουργία πέρα από την ονομαστική παροχή

• Υπερβολική ανύψωση αναρρόφησης

• Φθορά ρουλεμάν

Λύσεις

• Ρυθμίστε τη ροή μειώνοντας τη βαλβίδα εκκένωσης

• Μειώστε την ανύψωση αναρρόφησης

• Αντικαταστήστε τα ρουλεμάν

4. Μη φυσιολογικός θόρυβος ή δόνηση

Πιθανές Αιτίες

• Μη σταθερή στήριξη αγωγού

• Αέρας αναμεμειγμένος στο υγρό

• Σπηλαίωση

• Βλάβη ρουλεμάν

• Υπερφόρτωση και υπερθέρμανση κινητήρα

Λύσεις

• Ασφαλίστε τον αγωγό

• Αυξήστε την πίεση αναρρόφησης και εξαερώστε

• Μειώστε το επίπεδο κενού

• Αντικαταστήστε τα ρουλεμάν

• Ρυθμίστε τις συνθήκες λειτουργίας

5. Υπερθέρμανση κινητήρα

Πιθανές Αιτίες

• Υπερβολική ροή που προκαλεί υπερφόρτωση

• Μηχανική τριβή

• Βλάβη ρουλεμάν κινητήρα

• Ανεπαρκής τάση

Λύσεις

• Μειώστε τη βαλβίδα εκκένωσης

• Επιθεωρήστε και εξαλείψτε την τριβή

• Αντικαταστήστε τα ρουλεμάν

• Σταθεροποιήστε την τάση

6. Διαρροή αντλίας

Πιθανές Αιτίες

• Φθορά μηχανικής σφράγισης

• Τρύπες άμμου ή ρωγμές στο περίβλημα της αντλίας

• Ανώμαλες επιφάνειες στεγανοποίησης

• Χαλαρά μπουλόνια εγκατάστασης

Λύσεις

• Αντικαταστήστε τη μηχανική σφράγιση

• Συγκολλήστε την επισκευή ή αντικαταστήστε το περίβλημα

• Επαναφέρετε τις επιφάνειες στεγανοποίησης

• Σφίξτε τα μπουλόνια
