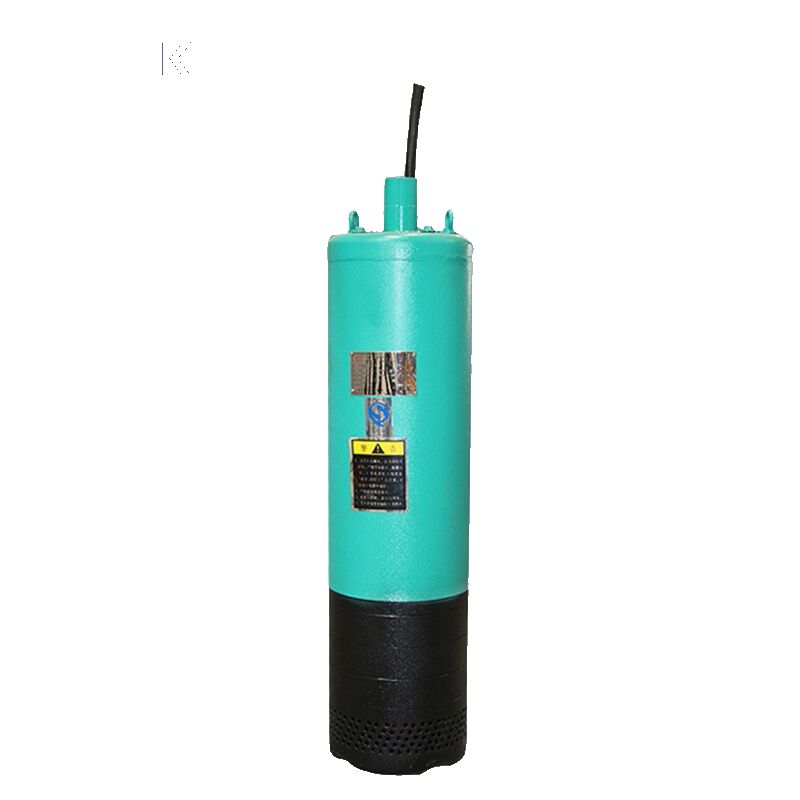

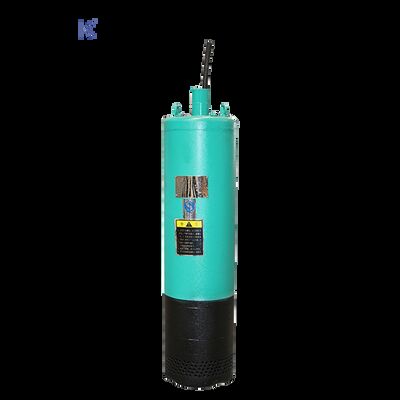

Ηλεκτρική βυθισμένη αντλία υποβρύχιας αναρρόφησης σχεδιασμένη για αποστράγγιση υψηλής κεφαλής και εξαγωγή νερού χαμηλού επιπέδου

Περιγραφή προϊόντων

Υψηλής κεφαλής πολυεπίπεδης κάτω αναρρόφηση βυθισμένη αντλία αποχέτευσης για βαθιά αποχέτευση λάκκου

Στα έργα βαθιάς ανασκαφής, η πραγματική πρόκληση δεν είναι η “μετακίνηση του νερού”, αλλά ηανύψωση μεγάλων όγκων από περιορισμένα λάκκους υπό ασταθείς συνθήκες χωρίς διακοπήΜια συμβατική αντλία λυμάτων αποτυγχάνει όταν το επίπεδο ρουφήγησης μειώνεται, η απαίτηση κεφαλιού αυξάνεται ή η συγκέντρωση των απορριμμάτων αυξάνεται.

ΗΥψηλή κεφαλή πολυεπίπεδης κάτω αναρρόφηση βυθισμένη αντλία αποχέτευσηςέχει σχεδιαστεί ειδικά για σενάρια αποστράγγισης σε βάθος λάκκου, όπου το ύψος ανύψωσης, η συνεχής λειτουργία και η αξιοπιστία κατά της συμφόρησης είναι κρίσιμες για την αποστολή.

1Γιατί η αποστράγγιση βαθιάς ορυχείου απαιτεί διαφορετική αρχιτεκτονική αντλίας

Οι περισσότερες τυποποιημένες βυθισμένες αντλίες λυμάτων είναι:

• Μονόβαθμο

• Πλευρική αναρρόφηση

• Σχεδιασμένα για χαμηλή έως μεσαία κεφαλή

Σε βαθιούς ορυχούς, λάκκους θεμελιώσεων, ορυχεία, ή υπόγεια θαλάμους, συνήθως αντιμετωπίζετε:

• 40m ̇ 150m κατακόρυφη ανύψωση

• Περιορισμένος χώρος εγκατάστασης

• Άνεμα που περιέχει βαριά ιζήματα

• Απαιτούμενη χαμηλή στάθμη υπολειμματικού νερού

• Συνεχή λειτουργία 24/7.

Εδώ είναι πουΠολυεπίπεδο + κατώτατη αναρρόφησηΗ διαμόρφωση γίνεται δομικά ανώτερη.

2Κεντρική μηχανική δομή

Πολυεπίπεδη σχεδίαση υψηλής κεφαλής

Η υδραυλική δομή πολλαπλών ελκυστήρων επιτρέπει:

• Σταθερή υψηλή απόδοση κεφαλής

• Μειωμένο ακτινοβολικό φορτίο ανά στάδιο

• Μεγαλύτερη απόδοση σε συνθήκες βαθειάς ανύψωσης

• Μειωμένος κίνδυνος υπερφόρτωσης κινητήρα

Σε σύγκριση με τις αντλίες ενός σταδίου, η καμπύλη της κεφαλής είναι πιο σταθερή και η κατανάλωση ενέργειας ανά κυβικό μέτρο είναι χαμηλότερη σε σημεία υψηλής ανύψωσης.

Δομή αναρρόφησης κάτω

Η κάτω διαμόρφωση εισόδου παρέχει:

• Μέγιστη αποστράγγιση μέχρι το ελάχιστο επίπεδο υπολειμμάτων νερού

• Καλύτερη απόδοση ψύξης σε συνθήκες χαμηλού νερού

• Βελτιωμένες επιδόσεις αναρρόφησης σε κλειστά λάκκους

Αυτό το σχέδιο εξασφαλίζει ότι το νερό μπορεί να απορροφηθεί κοντά στο πάτωμα του λάκκου, μειώνοντας τον χειροκίνητο καθαρισμό.

Δυνατότητα επεξεργασίας αποβλήτων βαριάς χρήσης

Το υδραυλικό κανάλι είναι βελτιστοποιημένο για:

• Επεξεργασία στερεών σωματιδίων

• Αμμοφόρα νερά

• Κατασκευαστικές λάσπες

• Φυτικά απόβλητα (προαιρετικός μηχανισμός κοπής)

Επιλογές τροφοδοτή:

• Κλειστό πολυεπίπεδο τροχοφόρο

• Σχεδιασμός αντιμπλοκαρίσματος ημιανοιχτού τύπου

• Βάση ανθεκτικού στην φθορά κράματος για ακαθαρτικά υγρά

3Τυπικά σενάρια εφαρμογής

Η αντλία αυτή δεν προορίζεται για κανονική αποστράγγιση.

• Βαθιά αποστράγγιση σπηλαίων

• Αποχέτευση κάθετων σκαφών εξόρυξης

• Κατασκευή υπόγειων χώρων στάθμευσης

• Σχέδια εκσκαφής σηράγγων και μετρό

• Βιομηχανικά συστήματα υδρατμών

• Πυροβολική αντλία σε αστικές ανάγκες

Εάν το έργο σας απαιτεί σταθερή υψηλή ανύψωση και αποστράγγιση κάτω από το επίπεδο, αυτή η διαμόρφωση είναι σημαντικά πιο αξιόπιστη από τα οριζόντια φυγοκεντρικά ή τα συστήματα εγκατεστημένα στην επιφάνεια.

4. Πεδίο απόδοσης (προσαρμόσιμο)

Τυπικές παραμέτρους λειτουργίας:

• Ταχύτητα ροής: 10 500 m3/h

• Κεφάλαιο: 40-150 μέτρα

• Δύναμη: 7,5·160 kW

• Τετάρτη, 5 Ιανουαρίου 2019

• Συχνότητα: 50Hz / 60Hz

• Τάξη μόνωσης: F / H

• Προστασία: IP68

Επιλογές υλικών:

• Χυτοσίδηρο

• Ελαστικό σίδηρο

• Ατσάλι από ανοξείδωτο χάλυβα (304 / 316)

• Σύνθετο χρωμίου υψηλής αντοχής για ακαθαρτικές συνθήκες







5Επαγγελματικά πλεονεκτήματα έναντι των παραδοσιακών συστημάτων

Σε σύγκριση με τις αντλίες επιφάνειας

• Δεν απαιτείται προετοιμασία

• Δεν υπάρχει κίνδυνος κοιλότητας από μεγάλους αγωγούς αναρρόφησης

• Σύντομο αποτύπωμα εγκατάστασης

• Λιγότερη πολυπλοκότητα αγωγών

Σε σύγκριση με τις συνήθεις βυθισμένες αντλίες αποχέτευσης

• Μεγαλύτερη χωρητικότητα κεφαλιού

• Καλύτερη αποστράγγιση στο κάτω επίπεδο

• Ενισχυμένη αντοχή σε υπερφόρτωση

• Βελτιωμένη αποδοτικότητα σε σημεία βαθιάς ανύψωσης

6Σχεδιασμός λειτουργικής αξιοπιστίας

Για τη διασφάλιση μακράς διάρκειας ζωής υπό σκληρές συνθήκες:

• Διπλή μηχανική σφραγίδα (SiC·SiC προαιρετικά)

• Ανίχνευση διαρροής πετρελαίου στο θάλαμο

• Προστασία από υπερθέρμανση

• Λεκάνια βαρέων φορτίων

• Σχεδιασμός ενισχυμένου άξονα

• Προαιρετική συμβατότητα μαλακής εκκίνησης / VFD

Η λειτουργία συνεχούς λειτουργίας (S1) είναι η τυποποιημένη διαμόρφωση.

7Εφαρμοσμένη τεχνική υποστήριξη

Κάθε βαθιά κατάσταση είναι διαφορετική.

• Υδραυλική επιλογή βάσει έργου

• Υπολογισμός απώλειας κεφαλαίου

• Προσαρμογή μήκους καλωδίου

• Επιλογές ανθεκτικής έκρηξης (εάν απαιτείται)

• Ενσωμάτωση πίνακα ελέγχου

• Υποστήριξη παραγωγής OEM/ODM

Στείλτε μας την απαιτούμενη ροή, κατακόρυφη ανύψωση, μεσαίο τύπο και βάθος εγκατάστασης. Θα παρέχουμε ένα βελτιστοποιημένο μοντέλο αντλίας αντί για γενική σύσταση.
