Πυροβόλη αντλία αποβλήτων από ανοξείδωτο χάλυβα με ροή 80 m3/h και κεφαλή 10 m για αποχέτευση λυμάτων

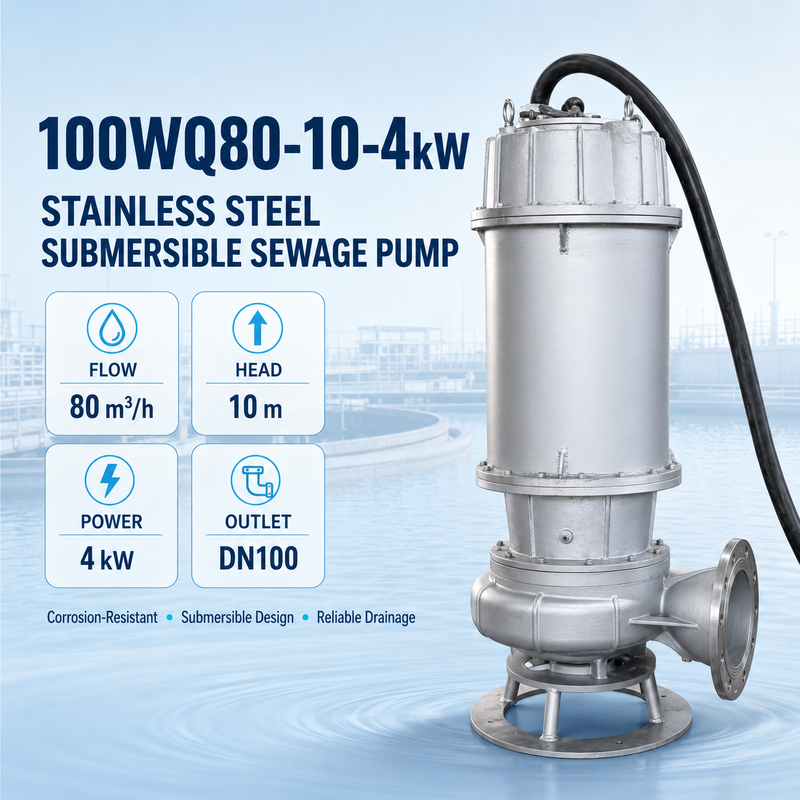

Η υποβρύχια αντλία λυμάτων από ανοξείδωτο χάλυβα 100WQ80-10-4kW έχει σχεδιαστεί για εφαρμογές μεταφοράς λυμάτων, εκκένωσης λυμάτων, αποστράγγισης και αφυδάτωσης. Με ονομαστική παροχή 80 m³/h, ονομαστική κεφαλή 10 m και ισχύ κινητήρα 4 kW, αυτή η αντλία διαθέτει ονομαστική διάμετρο κατάθλιψης DN100.

Ο ενσωματωμένος σχεδιασμός αντλίας και κινητήρα λειτουργεί απευθείας μέσα στο αντλούμενο υγρό, ενώ η κατασκευή από ανοξείδωτο χάλυβα εξασφαλίζει αντοχή στη διάβρωση σε υγρά περιβάλλοντα και εφαρμογές λυμάτων. Ιδανικό για αστική αποχέτευση, διαχείριση βιομηχανικών λυμάτων, αποχέτευση κτιρίων και απομάκρυνση αγροτικού νερού.

Η τάση, η συχνότητα, η ποιότητα ανοξείδωτου χάλυβα, το μήκος καλωδίου και τα εξαρτήματα εγκατάστασης μπορούν να επιλεγούν σύμφωνα με τις συνθήκες λειτουργίας.

Η υποβρύχια αντλία λυμάτων 100WQ80-10-4kW αποτελείται από υποβρύχιο κινητήρα, περίβλημα αντλίας, πτερωτή, άξονα, μηχανικό στεγανοποιητικό, καλώδιο τροφοδοσίας και σύνδεση εκκένωσης.

Όταν ο κινητήρας ξεκινά, οδηγεί την πτερωτή να περιστρέφεται μέσα στο περίβλημα της αντλίας. Τα λύματα εισέρχονται από την είσοδο της αντλίας και αποκτούν ταχύτητα και πίεση μέσω της πτερωτής. Στη συνέχεια, το υγρό εκκενώνεται μέσω της εξόδου DN100 και του συνδεδεμένου αγωγού.

Δεδομένου ότι η αντλία λειτουργεί κάτω από τη στάθμη του υγρού, δεν απαιτείται ξεχωριστός σωλήνας αναρρόφησης ή σύστημα πλήρωσης. Αυτός ο σχεδιασμός εξοικονομεί χώρο εγκατάστασης και εξαλείφει τα προβλήματα που σχετίζονται με την ανεπαρκή ανύψωση αναρρόφησης.

• Ικανότητα αποστράγγισης 80 m³/h:Κατάλληλο για εφαρμογές αποστράγγισης μεσαίου όγκου, συμπεριλαμβανομένων κοιλωμάτων συλλογής, δεξαμενών λυμάτων, βιομηχανικών χώρων και υπόγειων χώρων.
• 10 m Βαθμολογία κεφαλιού:Ιδανικό για εφαρμογές υψηλής ροής και χαμηλής κεφαλής, όπως μεταφορά λυμάτων σε μικρή απόσταση, αποστράγγιση υπογείου και απομάκρυνση πλημμυρικών υδάτων.
• Κατασκευή από ανοξείδωτο χάλυβα:Ανθεκτικά στη διάβρωση βρεγμένα εξαρτήματα με προαιρετικές ποιότητες ανοξείδωτου χάλυβα 304, 316 ή 316L με βάση τη σύνθεση υγρού, τη συγκέντρωση χλωρίου, τη θερμοκρασία και το επίπεδο διάβρωσης.
• Συμπαγής υποβρύχιος σχεδιασμός:Εγκαθίσταται απευθείας μέσα σε δεξαμενές λυμάτων ή λάκκους συλλογής, μειώνοντας την ανάγκη για πρόσθετο εξοπλισμό στο επίπεδο του εδάφους. Διατίθεται σε εγκαταστάσεις κινητής, σταθερής φλάντζας και αυτόματης ζεύξης.
• Μηχανική προστασία στεγανοποίησης:Διαχωρίζει το αντλούμενο υγρό από το θάλαμο του κινητήρα. Η σωστή εγκατάσταση, οι κατάλληλες συνθήκες λειτουργίας και η τακτική συντήρηση παρατείνουν τη διάρκεια ζωής του εξαρτήματος στεγανοποίησης.
• Ευέλικτες επιλογές ελέγχου:Συμβατό με πίνακες ελέγχου και διακόπτες στάθμης πλωτήρα για αυτόματη λειτουργία. Οι προαιρετικές λειτουργίες προστασίας περιλαμβάνουν προστασία υπερφόρτωσης, απώλειας φάσης, βραχυκυκλώματος και μη φυσιολογικής τάσης.

• Αποχέτευση αστικών λυμάτων και λυμάτων
• Μεταφορά βιομηχανικών λυμάτων
• Λύματα επεξεργασίας τροφίμων και ποτών
• Αποχέτευση εργοστασίου και εργαστηρίου
• Υπόγειο και υπόγειο πάρκινγκ αποχέτευση
• Κατασκευή λάκκων συλλογής και δεξαμενών αποχέτευσης
• Απομάκρυνση γεωργικών και κτηνοτροφικών λυμάτων
• Αποστράγγιση υδατοκαλλιέργειας
• Συλλογή όμβριων υδάτων και έλεγχος πλημμύρας
• Ελαφρώς διαβρωτικό μεταφορά υγρού

Πριν επιλέξετε μια υποβρύχια αντλία λυμάτων, επιβεβαιώστε τις ακόλουθες πληροφορίες λειτουργίας:

1. Απαιτούμενος ρυθμός ροής και συνολική δυναμική κεφαλή
2. Υγρή σύνθεση, θερμοκρασία και τιμή pH
3. Τύπος και μέγιστη διάμετρος στερεών σωματιδίων
4. Συγκέντρωση αιωρούμενων στερεών ή ινών
5. Τάση τοποθεσίας, συχνότητα και φάση
6. Βάθος δεξαμενής λυμάτων και μήκος αγωγού
7. Αριθμός στροφών σωλήνων, βαλβίδων και εξαρτημάτων
8. Απαιτούμενη μέθοδος εγκατάστασης
9. Απαιτήσεις ελέγχου πίνακα ελέγχου και στάθμης υγρού

• Κατασκευή από ανοξείδωτο χάλυβα 304, 316 ή 316L
• Προσαρμοσμένο μήκος καλωδίου τροφοδοσίας
• Αυτόματο σύστημα ζεύξης
• Ράγες οδήγησης και αλυσίδα ανύψωσης
• Διακόπτες στάθμης πλωτήρα
• Πίνακας ελέγχου αντλίας λυμάτων
• Προστασία υπερφόρτωσης κινητήρα και απώλειας φάσης
• Σύστημα εναλλασσόμενου ελέγχου διπλής αντλίας
• Προσαρμοσμένη τάση
• Κινητήρας 50 Hz ή 60 Hz

Πριν από την εγκατάσταση, επιθεωρήστε το καλώδιο τροφοδοσίας, τη μηχανική στεγανοποίηση, τους συνδετήρες και το περίβλημα της αντλίας. Επιβεβαιώστε ότι το τροφοδοτικό ταιριάζει με τις προδιαγραφές του κινητήρα και ελέγξτε την κατεύθυνση περιστροφής του κινητήρα.

Χρησιμοποιήστε μια αλυσίδα ανύψωσης ή μια κατάλληλη συσκευή ανύψωσης για να κατεβάσετε την αντλία στη δεξαμενή λυμάτων. Μην σηκώνετε ή τραβάτε την αντλία από το καλώδιο τροφοδοσίας της.

Η αντλία δεν πρέπει να στεγνώνει για μεγάλα χρονικά διαστήματα. Ελέγχετε και καθαρίζετε τακτικά την είσοδο για να αποτρέψετε τις πλαστικές σακούλες, τις ίνες και τα μεγάλα υπολείμματα να μπλοκάρουν την πτερωτή. Εάν τα λύματα περιέχουν μακριές ίνες, υλικά που μπλέκονται εύκολα ή μεγάλα στερεά, επιβεβαιώστε τη σχεδίαση της πτερωτής και τη μέγιστη διέλευση στερεών πριν την παραγγελία.

Το "100" αντιπροσωπεύει μια διάμετρο εκκένωσης 100 mm. Το "WQ" προσδιορίζει μια υποβρύχια αντλία λυμάτων. Το "80" υποδεικνύει ονομαστική ροή 80 m³/h, το "10" υποδεικνύει ονομαστική κεφαλή 10 m και το "4kW" είναι η ισχύς του κινητήρα.

Ναί. Μπορεί να χειριστεί λύματα που περιέχουν αιωρούμενα στερεά και ορισμένα στερεά σωματίδια. Η μέγιστη διέλευση στερεών εξαρτάται από τη σχεδίαση της πτερωτής και του εσωτερικού καναλιού ροής και θα πρέπει να επιβεβαιωθεί πριν από την παραγγελία.

Ναί. Η αντλία μπορεί να κατασκευαστεί με εξαρτήματα από ανοξείδωτο χάλυβα 304, 316 ή 316L. Η επιλογή υλικού θα πρέπει να βασίζεται στη χημική σύνθεση του υγρού, τη συγκέντρωση χλωρίου και τη θερμοκρασία λειτουργίας του.

Ναί. Οι πλωτηροδιακόπτες και ο πίνακας ελέγχου μπορούν αυτόματα να ξεκινήσουν και να σταματήσουν την αντλία ανάλογα με τη στάθμη του υγρού. Μπορούν επίσης να προστεθούν συναγερμοί υψηλού επιπέδου και λειτουργίες προστασίας κινητήρα.

Ναί. Είναι διαθέσιμες και οι δύο διαμορφώσεις 50 Hz και 60 Hz. Καταχωρίστε την απαιτούμενη τάση, συχνότητα και φάση όταν ζητάτε μια προσφορά.
