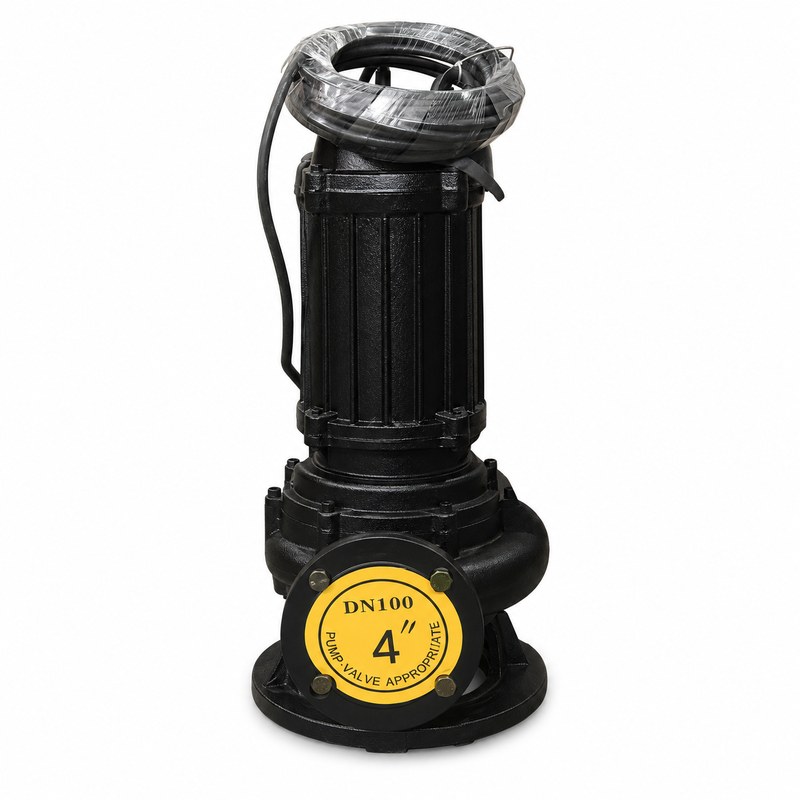

100WQ80-20-7.5kW Πυροβόλη αντλία υποβρύχιας αποχέτευσης
Η βυθιστή αντλία αποβλήτων 100WQ80-20-7.5kW έχει σχεδιαστεί για μεταφορά λυμάτων, ανύψωση λυμάτων, αποχέτευση βροχερών υδάτων και αποχέτευση κατασκευών.με ονομαστική κεφαλή 20 m και ισχύ κινητήρα 7.5kW.
Εξοπλισμένη με έξοδο εκφόρτωσης DN100 (4 ίντσες), αυτή η βυθισμένη αντλία λυμάτων από χυτοσίδηρο μπορεί να εγκατασταθεί απευθείας μέσα σε δεξαμενή λυμάτων, λάκκο συλλογής ή πηγάδι αποχέτευσης.Η ενσωματωμένη δομή αντλίας και κινητήρα μειώνει τον χώρο εγκατάστασης και εξαλείφει την ανάγκη για ξεχωριστό χώρο αντλίας.
Τεχνικές προδιαγραφές
| Σχήμα |
100WQ80-20-7.5kW |
| Τύπος προϊόντος |
Πυροβόλη αντλία αποβλήτων |
| Ονομαστική ροή |
80m3/h |
| Καθορισμένη κεφαλή |
20 μέτρα |
| Δύναμη κινητήρα |
7.5kW |
| Διάμετρος εκκένωσης |
DN100 / 4 ίντσες |
| Υλικό σώματος αντλίας |
Χυτοσίδηρο |
| Εγκατάσταση |
Υποβρύχια εγκατάσταση |
| Επιλογές εγκατάστασης |
Φορητή ή σταθερή εγκατάσταση |
| Πυροβολημένο μέσο |
Καθαρίσματα, λύματα, νερά βροχής και υγρά που περιέχουν περιορισμένες στερεές προσμείξεις |
Η τάση, η συχνότητα, το μήκος του καλωδίου, ο πίνακας ελέγχου και τα εξαρτήματα εγκατάστασης πρέπει να επιβεβαιώνονται σύμφωνα με τις πραγματικές συνθήκες λειτουργίας.
Δομή αντλίας και αρχή λειτουργίας
Η αντλία λυμάτων 100WQ80-20-7.5kW αποτελείται από βυθιστό κινητήρα, περίβλημα αντλίας, τροχιά, μηχανική σφραγίδα, καλώδιο τροφοδοσίας και σύνδεση εκκένωσης.
Κατά τη διάρκεια της λειτουργίας, ο κινητήρας οδηγεί την τροχιά να περιστρέφεται.Επειδή η αντλία και ο κινητήρας σχηματίζουν μια ενυδρεία., η αντλία δεν απαιτεί προετοιμασία πριν από τη λειτουργία.
Ο σχεδιασμός αυτός είναι κατάλληλος για τοποθεσίες όπου ο χώρος εγκατάστασης είναι περιορισμένος ή όπου ένας συμβατικός σταθμός αντλίας με στεγνή εγκατάσταση δεν είναι πρακτικός.
Κύρια χαρακτηριστικά του προϊόντος
- Δυνατότητα αποστράγγισης 80m3/h:Με ονομαστική ροή 80m3/h, η αντλία είναι κατάλληλη για μεταφορά λυμάτων μεσαίας ροής, αποχέτευση βροχερών υδάτων και έργα αποχέτευσης κατασκευών.μήκος αγωγού, διάμετρος σωλήνα, αντίσταση βαλβίδας και αριθμός καμπυλών σωλήνα.
- 20 μέτρα ονομαστική κεφαλή:Η ονομαστική κεφαλή των 20 μέτρων επιτρέπει στην αντλία να χειρίζεται συστήματα αποστράγγισης με μέτρια κατακόρυφη ανύψωση ή αντίσταση αγωγού.Οι υπολογισμοί της συνολικής κεφαλής θα πρέπει να περιλαμβάνουν τόσο την κατακόρυφη ανύψωση όσο και τις απώλειες τριβής σε ολόκληρο τον αγωγό.
- DN100 Αποδέσμευση εκκένωσης:Η σύνδεση εκφόρτωσης DN100, ή 4 ίντσες, υποστηρίζει την αποτελεσματική μεταφορά λυμάτων και μπορεί να συνδεθεί σε κοινά χρησιμοποιούμενα σωλήνες, σωλήνες, βαλβίδες ελέγχου και βαλβίδες πύλης.
- Ενσωματωμένος σχεδιασμός υποβρυχίων:Η αντλία λειτουργεί απευθείας στο υγρό. Δεν απαιτεί ξεχωριστό δωμάτιο αντλίας ή επιπλέον σύστημα προετοιμασίας, συμβάλλοντας στην απλούστευση της εγκατάστασης σε πηγάδια λυμάτων, πηγάδια αποχέτευσης και δεξαμενές λυμάτων.
- Υδραυλικός σχεδιασμός επεξεργασίας λυμάτων:Η υδραυλική δομή έχει σχεδιαστεί για τη μεταφορά λυμάτων, λυμάτων και υγρών που περιέχουν περιορισμένα στερεά σωματίδια ή ινώδη υλικά.Αυτό συμβάλλει στη μείωση της πιθανότητας απόφραξης κατά τη διάρκεια της κανονικής λειτουργίας..
- Αξιόπιστη μηχανική σφράγιση:Η σωστή εγκατάσταση, το κατάλληλο επίπεδο υγρού και η προστασία από την ξηρή λειτουργία συμβάλλουν στην παράταση της ζωής του συστήματος σφράγισης.
Τυπικές εφαρμογές
- Συλλογή και μεταφορά αστικών λυμάτων
- Εγκαταστάσεις επεξεργασίας λυμάτων
- Αποχέτευση βιομηχανικών λυμάτων
- Αποχέτευση οικοδομικού χώρου
- Αποχέτευση υπόγειου και υπόγειου γκαράζ
- Συλλογή βροχερών υδάτων και καταπολέμηση των πλημμυρών
- Ανύψωση λυμάτων για κατοικίες και εμπορικούς σκοπούς
- Αποχέτευση γεωργικών και κτηνοτροφικών εκμεταλλεύσεων
- Δείκτες υπόγειας αποστράγγισης
- Αποχέτευση εργοστασίων και κυκλοφορία λυμάτων
- Αποχέτευση έκτακτης ανάγκης σε χαμηλόποδες περιοχές
- Τάκχοι αποχέτευσης, λάκκοι συλλογής και σταθμοί άντλησης
Επιλογές εγκατάστασης
Φορητή εγκατάσταση:Για φορητή λειτουργία, η αντλία μπορεί να συνδεθεί με ευέλικτο σωλήνα ή σωλήνα αποχέτευσης και να μετακινηθεί μεταξύ διαφορετικών θέσεων αποχέτευσης.προσωρινή αποχέτευση, έργα έκτακτης ανάγκης αποχέτευσης και ελέγχου πλημμυρών.
Εγκατάσταση σταθερής αυτόματης ζεύξης:Για μακροχρόνια λειτουργία, η αντλία μπορεί να εγκατασταθεί με αυτόματο σύστημα ζεύξης, σιδηρόδρομους καθοδήγησης, βάση εκκένωσης, βαλβίδα ελέγχου και πίνακα ελέγχου.Η αντλία μπορεί να ανυψωθεί κατά μήκος των σιδηροτροχιών καθοδήγησης για επιθεώρηση ή συντήρηση χωρίς να αποσυνδέεται ο σωλήνας εκκένωσης μέσα στην δεξαμενή λυμάτωνΗ μέθοδος αυτή της εγκατάστασης χρησιμοποιείται συνήθως σε αντλιοστάσια λυμάτων και εγκαταστάσεις επεξεργασίας λυμάτων.
Πώς να Επιλέξετε τη Σωστή αντλία Σήμανσης
Για την επιλογή κατάλληλης βυθισμένης αντλίας λυμάτων πρέπει να παρέχονται οι ακόλουθες πληροφορίες:
- Απαιτούμενη ροή και συνολική κεφαλή
- Τύπος λυμάτων, θερμοκρασία και διαβρωτικότητα
- Μέγιστο μέγεθος στερεών σωματιδίων
- Περιεκτικότητα σε ίνες στο αντλούμενο μέσο
- Ψηλά ύψος ανύψωσης και μήκος αγωγού
- Διάμετρος σωλήνα, στροφές και διάταξη βαλβίδας
- Απαιτούμενη τάση, συχνότητα και φάση
- Φορητή ή σταθερή εγκατάσταση
- Απαιτούμενο μήκος καλωδίου τροφοδοσίας
- Ημερήσιος χρόνος λειτουργίας και συχνότητα εκκίνησης
Η απαιτούμενη κεφαλή αντλίας πρέπει να υπολογίζεται με βάση το πλήρες σύστημα αγωγών και όχι μόνο με βάση το κάθετο ύψος ανύψωσης.
Επιλογές ελέγχου και προστασίας
Η αντλία λυμάτων 100WQ80-20-7.5kW μπορεί να παρέχεται με πίνακα ελέγχου και διακόπτες επιπέδου υγρού για αυτόματη λειτουργία.
- Αυτόματη εκκίνηση και διακοπή
- Προστασία από υπερφόρτωση
- Προστασία από απώλεια φάσης
- Προστασία από βραχυκύκλωμα
- Προστασία κατά της υπερτάσεως και της υποτάσεως
- Προειδοποίηση υψηλού επιπέδου
- Εναλλακτικός έλεγχος για πολλαπλές αντλίες
- Προστασία σε ξηρή λειτουργία, όταν απαιτείται
Το τελικό σύστημα ελέγχου μπορεί να διαμορφωθεί ανάλογα με τον αριθμό των αντλιών και τις λειτουργικές απαιτήσεις του έργου.
Σύσταση λειτουργίας και συντήρησης
Πριν από την εγκατάσταση, ελέγξτε το καλώδιο τροφοδοσίας, την αντίσταση μόνωσης, τα στοιχεία στερέωσης και την περιστροφή της τροχιάς.
Η αντλία πρέπει να παραμένει επαρκώς βυθισμένη κατά τη διάρκεια της λειτουργίας.Συνιστάται να υπάρχει μια βαλβίδα ελέγχου στον αγωγό αποχέτευσης για να αποφεύγεται η ροή νερού πίσω μετά το κλείσιμο..
Κατά τη διάρκεια της συνήθους λειτουργίας, ελέγξτε το ρεύμα, τη ροή, το κεφάλι, τις δονήσεις και την κατάσταση σφράγισης της αντλίας.Οι ίνες και τα υπολείμματα γύρω από την είσοδο πρέπει να αφαιρούνται τακτικά για τη διατήρηση σταθερής αποστράγγισης.
Γιατί να επιλέξετε την αντλία αποχέτευσης 100WQ80-20-7.5kW;
Το μοντέλο 100WQ80-20-7.5kW συνδυάζει ένα ρυθμό ροής 80m3/h, 20m κεφαλή, 7.5kW κινητήρα και DN100 έξοδο εξόρυξης σε μια συμπαγή υποβρύχια δομή.
Παρέχει μια πρακτική λύση άντλησης για τα αστικά λύματα, τη βιομηχανική αποχέτευση, την αποχέτευση των κατασκευών και την ανύψωση λυμάτων.Το σύστημα αυτόματης ζεύξης και τα εξαρτήματα βαλβίδων μπορούν να ρυθμιστούν σύμφωνα με τις απαιτήσεις του έργου.
Για την ακριβή επιλογή και προσφορά της αντλίας, παρακαλείστε να αναφέρετε την απαιτούμενη ροή, το συνολικό κεφάλαιο, τα χαρακτηριστικά των λυμάτων, την παροχή ενέργειας και τη μέθοδο εγκατάστασης.
Συχνές Ερωτήσεις
Ποια είναι η ονομαστική ροή της αντλίας αποχέτευσης 100WQ80-20-7.5kW;
Η ονομαστική ροή είναι 80m3/h. Η πραγματική ροή λειτουργίας εξαρτάται από τη συνολική αντίσταση της κεφαλής του συστήματος και του αγωγού.
Ποιο είναι το μέγεθος της έκκρισης;
Η αντλία έχει έξοδο εκκένωσης DN100, ή 4 ίντσες.
Μπορεί αυτή η αντλία να χειριστεί τα απόβλητα που περιέχουν στερεά;
Ναι. Μπορεί να χειριστεί λυμάτων και λυμάτων που περιέχουν περιορισμένα στερεά σωματίδια ή ινώδη υλικά. Το μέγιστο επιτρεπόμενο στερεό μέγεθος πρέπει να επιβεβαιωθεί πριν από την παραγγελία.
Μπορεί η αντλία να λειτουργήσει αυτόματα;
Μπορεί να συνδεθεί με διακόπτες υγρού και πίνακα ελέγχου για αυτόματη εκκίνηση, διακοπή και προστασία του κινητήρα.
Μπορεί η τάση και η συχνότητα να προσαρμοστούν;
Η τάση και η συχνότητα του κινητήρα μπορούν να ρυθμιστούν σύμφωνα με τις τοπικές απαιτήσεις παροχής ενέργειας και του έργου.
