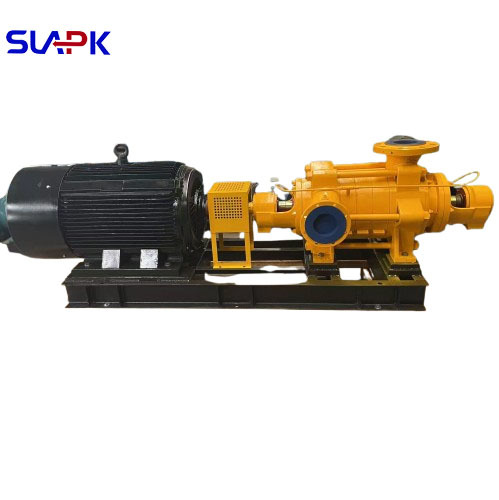

Οριζόντια φυγοκεντρική αντλία καθαρού νερού πολλαπλών σταδίων τύπου D, αντλία βιομηχανικής παροχής νερού υψηλής κεφαλής

Περιγραφή προϊόντων

Οριζόντια πολυβάθμια φυγοκεντρική αντλία καθαρού νερού τύπου D, αντλία βιομηχανικής παροχής νερού υψηλής κεφαλής

Εισαγωγή οριζόντιας πολυβάθμιας φυγοκεντρικής αντλίας καθαρού νερού τύπου D:

Η οριζόντια πολυβάθμια φυγοκεντρική αντλία τύπου D είναι μια φυγοκεντρική αντλία μονής αναρρόφησης, πολυβάθμιας διατομής. Χρησιμοποιείται κυρίως στη βιομηχανική και δημοτική παροχή και αποχέτευση νερού, σε συστήματα ενίσχυσης πίεσης σε ψηλά κτίρια, σε συστήματα άρδευσης κήπων, σε ενίσχυση πυροπροστασίας, σε μεταφορά νερού μεγάλων αποστάσεων, σε συστήματα θέρμανσης, σε εγκαταστάσεις μπάνιου, καθώς και σε ενίσχυση κυκλοφορίας κρύου και ζεστού νερού και σε εξοπλισμό (υποστηρικτικές εφαρμογές).
 Η πτερωτή είναι κατασκευασμένη από υψηλής ποιότητας χυτοσίδηρο και περιέχει πτερύγια. Το υγρό εισέρχεται στην πτερωτή αξονικά από τη μία πλευρά. Λόγω της άνισης πίεσης και στις δύο πλευρές της πτερωτής, δημιουργείται αναπόφευκτα μια αξονική δύναμη. Αυτή η αξονική δύναμη φέρεται από τον δίσκο εξισορρόπησης. Η πτερωτή έχει υποβληθεί σε δοκιμή στατικής ισορροπίας κατά την κατασκευή.

Ο δακτύλιος στεγανοποίησης είναι κατασκευασμένος από χυτοσίδηρο και έχει σχεδιαστεί για να αποτρέπει τη διαρροή νερού υψηλής πίεσης πίσω στο τμήμα εισόδου. Είναι στερεωμένος αντίστοιχα στο τμήμα εισόδου και στο μεσαίο τμήμα.

Ο δίσκος εξισορρόπησης είναι κατασκευασμένος από ανθεκτικό στη φθορά χυτοσίδηρο και βρίσκεται μεταξύ του τμήματος εκκένωσης και του πίσω καλύμματος. Μαζί με τον δακτύλιο εξισορρόπησης, σχηματίζει τη συσκευή εξισορρόπησης, η οποία χρησιμοποιείται για την εξουδετέρωση των αξονικών δυνάμεων.

Η Zhengzhou Shenlong Pump Industry είναι επαγγελματίας κατασκευαστής πολυβάθμιων φυγοκεντρικών αντλιών, με περισσότερα από 40 χρόνια εμπειρίας στην έρευνα, ανάπτυξη και παραγωγή πολυβάθμιων αντλιών. Η εταιρεία βασίζεται σε ισχυρές τεχνικές δυνατότητες, άφθονη εμπειρία παραγωγής και ολοκληρωμένες μεθόδους δοκιμών, καθώς και σε μια επαγγελματική ομάδα σχεδιασμού και Ε&Α και τεχνικούς παραγωγής.

Εφαρμογή οριζόντιας πολυβάθμιας φυγοκεντρικής αντλίας καθαρού νερού τύπου D

Εύρος εφαρμογής οριζόντιας πολυβάθμιας φυγοκεντρικής αντλίας τύπου D

Η οριζόντια πολυβάθμια φυγοκεντρική αντλία τύπου D έχει σχεδιαστεί για την αποτελεσματική μεταφορά καθαρού νερού ή άλλων μέσων με παρόμοιες φυσικές και χημικές ιδιότητες με το νερό. Είναι κατάλληλη για υγρά σε θερμοκρασία από -20°C έως 80°C, που περιέχουν μη διαλυτά στερεά σωματίδια με μέγιστη συγκέντρωση όγκου 0,1% και μέγεθος σωματιδίων που δεν υπερβαίνει τα 2 mm.

Οι τυπικές εφαρμογές περιλαμβάνουν:

Δημοτική παροχή και αποχέτευση νερού

Συστήματα ενίσχυσης πίεσης σε ψηλά κτίρια

Άρδευση κήπων

Ενίσχυση πυροπροστασίας

Μεταφορά νερού μεγάλων αποστάσεων

Συστήματα θέρμανσης, εξαερισμού και κλιματισμού (HVAC)

Συστήματα υποστήριξης βιομηχανικού εξοπλισμού

Δομικά χαρακτηριστικά οριζόντιας πολυβάθμιας φυγοκεντρικής αντλίας καθαρού νερού τύπου D

1. Σχεδιασμός και διαμόρφωση αντλίας

Δομή φυγοκεντρικής αντλίας μονής αναρρόφησης, πολυβάθμιας διατομής με οριζόντια ή κάθετη διάταξη θυρών αναρρόφησης.

Το σώμα της αντλίας αποτελείται από ένα τμήμα εισόδου, μεσαία τμήματα (διαμορφωμένα σύμφωνα με τον αριθμό των βαθμίδων) και ένα τμήμα εξόδου, όλα συνδεδεμένα με μπουλόνια τάσης.

Τα περιβλήματα ρουλεμάν είναι εγκατεστημένα και στα δύο άκρα της αντλίας και ο αριθμός των βαθμίδων της πτερωτής επιλέγεται με βάση την απαιτούμενη κεφαλή.

2. Συναρμολόγηση ρότορα

Τα περιστρεφόμενα εξαρτήματα περιλαμβάνουν έναν άξονα αντλίας ακριβείας, πτερωτές, χιτώνια άξονα και έναν δίσκο εξισορρόπησης. Ο αριθμός των πτερωτών αντιστοιχεί στον αριθμό των βαθμίδων της αντλίας.

Όλα τα εξαρτήματα είναι ασφαλώς στερεωμένα στον άξονα μέσω κλειδιών και παξιμαδιών ασφάλισης, εξασφαλίζοντας την ακαμψία και την ακεραιότητα της δομής του ρότορα.

3. Ρουλεμάν και διαχείριση αξονικής δύναμης

Ο ρότορας υποστηρίζεται από ρουλεμάν κύλισης ή ρουλεμάν χιτωνίου (ανάλογα με το μοντέλο), με ρουλεμάν που δεν υπόκεινται σε αξονικά φορτία.

Η αξονική ώθηση εξουδετερώνεται από ένα ανθεκτικό σύστημα δίσκου εξισορρόπησης. Ένας οπτικός δείκτης φθοράς είναι εγκατεστημένος στο άκρο της αντλίας για την παρακολούθηση σε πραγματικό χρόνο της κατάστασης του δίσκου εξισορρόπησης.

Οριζόντια πολυβάθμια φυγοκεντρική αντλία καθαρού νερού τύπου D παράμετροι:

(Είναι κανονικός τύπος υποβρύχιας αντλίας στο εργοστάσιο αντλιών Shenlong, υψηλή θερμοκρασία και 380v/440v/480v/600v/660v, κ.λπ. Παρακαλούμε επιλέξτε τον τύπο υποβρύχιας αντλίας που σας ενδιαφέρει.)

Συχνές ερωτήσεις

Ε: Ποιες είναι οι μέθοδοι στεγανοποίησης για τις αντλίες τύπου D; Πώς να επιλέξετε;

A: Μηχανική στεγανοποίηση: Κατάλληλη για απαιτήσεις στεγανοποίησης υψηλής θερμοκρασίας, υψηλής πίεσης ή υψηλής ακρίβειας (όπως στη χημική και φαρμακευτική βιομηχανία).

Στεγανοποίηση συσκευασίας: Χαμηλότερο κόστος, κατάλληλο για συνθήκες ρουτίνας.

Ε: Μπορούν οι κατευθύνσεις εισόδου και εξόδου της αντλίας τύπου D να προσαρμοστούν;

A: Ναι, οι κατευθύνσεις εισόδου και εξόδου της αντλίας τύπου D (οριζόντια ή κάθετη) μπορούν να ρυθμιστούν σύμφωνα με τις πραγματικές σας απαιτήσεις εγκατάστασης.

Ε: Πώς να επιλέξετε τον σωστό τύπο αντλίας;

A: Παρέχετε τις συνθήκες εργασίας, το μέσο, την τάση και οι μηχανικοί μας θα σας προτείνουν την καταλληλότερη αντλία για εσάς. Το email μας είναι enquiry02@apkpump.com, το Whatsapp μας είναι +86 17537187726.Εάν έχετε οποιεσδήποτε απαιτήσεις προϊόντων, μη διστάσετε να επικοινωνήσετε μαζί μας.
