Αντλία τύπου D Οριζόντια πολλαπλής φάσης Κεντριφογενής αντλία Υψηλής επιπέδου παροχή νερού Βιομηχανική και μεταλλευτική αποχέτευση

Ποσότητα παραγγελίας min : 1 σύνολο Τιμή : Please feel free to contact us
Συσκευασία λεπτομέρειες : Οριζόντια πολυεπίπεδη φυγοκεντρική αντλία είναι συσκευασμένη με εξαγωγική ξύλινη θήκη Χρόνος παράδοσης : 15-25 εργάσιμες ημέρες μετά την επιβεβαίωση της πληρωμής
Όροι πληρωμής : Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram Δυνατότητα προσφοράς : 8578 κομμάτια το μήνα
Τόπος καταγωγής: Χενάν, Κίνα Μάρκα: APK
Πιστοποίηση: ISO9001;ISO14001;CE,BV; TUV; SGS; five stars after-sale service Αριθμό μοντέλου: οριζόντια πολλαπλής στάθμης αντλία νερού

Λεπτομερής ενημέρωση

Εξωτερική διάμετρος: 40300MM Ροή: 3.7-850 m3/h
Κεφαλή: 78-650 μέτρα ΤΑΧΥΤΗΤΑ: 970-2900r/min
Δύναμη: Ηλεκτρικό, 15-355kw Υλικό: Χυτοσίδηρος/ανοξείδωτο
Εγκατάσταση: Οριζόντια Δομή: Πολυστασιακή αντλία
εγγύηση: 24 μήνες

Περιγραφή προϊόντων

Τύπος D οριζόντια πολλαπλής φάσης φυγοκεντρική αντλία καθαρού νερού


Αντλία τύπου D Οριζόντια πολλαπλής φάσης φυγοκεντρική αντλίαεισήγαγε:


Η οριζόντια πολυεπίπεδη φυγοκεντρική αντλία τύπου D είναι μια εξειδικευμένη λύση που έχει σχεδιαστεί ειδικά για την παροχή νερού υψηλής πίεσης και την αποστράγγιση των ορυχείων.Είναι κατασκευασμένο από υψηλής αντοχής εύκαμπτο σίδηρο/ατσάλι, και διαθέτει κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυλινδρικές κυΜε εύρος ροής που καλύπτει 10 500 m3/h και μέγιστο άνοιγμα μέχρι 1500 m, είναι κατάλληλο για απαιτητικές εφαρμογές όπως αποστράγγιση ορυχείων, αστική παροχή νερού, βιομηχανικά συστήματα κυκλοφορίας και νερό τροφοδοσίας λέβητα σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας.



Η πολυεπίπεδη φυγοκεντρική αντλία τύπου D είναι οριζόντια πολυεπίπεδη πολυεπίπεδη φυγοκεντρική αντλία με μία έλξη.Επιτυγχάνεται η παράδοση υψηλής πίεσης με αυξημένη πίεση του υγρού μέσω ενός σχεδιασμού σειράς πολλαπλών τροχών και διασκορπιστώνΗ βασική αρχή του βασίζεται στην δράση της φυγοκεντρικής δύναμης, με την συγκεκριμένη διαδικασία ως εξής:

δομική σύνθεση:

Εμπνευστικό: Πολλαπλά στάδια σε σειρά, το εμπνευστικό κάθε σταδίου συνδέεται μέσω ενός άξονα, δημιουργώντας φυγόκεντρη δύναμη κατά την περιστροφή.

Διαχέτης: Τοποθετείται στην έξοδο του τροχού, χρησιμοποιείται για να κατευθύνει τη ροή του υγρού στον επόμενο τροχό και να ανακτά μέρος της κινητικής ενέργειας, μετατρέποντάς την σε ενέργεια πίεσης.

Τμήμα εισόδου, μεσαίο τμήμα, τμήμα εξόδου: Τμηματισμένη δομή για εύκολη συντήρηση και ρύθμιση του αριθμού των σταδίων.

Σφραγίδα άξονα: Μηχανική σφραγίδα ή μαλακή σφραγίδα συσκευασίας για την πρόληψη διαρροής.

Συσκευή ισορροπίας: Δίσκος ισορροπίας ή δομή αυτο-ισορροπίας (σε ορισμένα μοντέλα) για την αντιστάθμιση των αξονικών δυνάμεων.

Η αρχή λειτουργίας της αντλίας τύπου D περιλαμβάνει κυρίως τέσσερα στάδια: το στάδιο εκκίνησης, το στάδιο λειτουργίας, το στάδιο πίεσης και το στάδιο εξόδου.



Στάδιο εκκίνησης: είναι απαραίτητο να εξασφαλιστεί ότι το περίβλημα της αντλίας και ο σωλήνας αναρρόφησης είναι πλήρως γεμάτοι νερό.οδήγηση του τροχού και του νερού σε υψηλής ταχύτητας περιστροφή.



Στάδιο λειτουργίας: Όταν η τροχιά παράγει ισχυρή φυγοκεντρική δύναμη μέσα στην αίθουσα αντλίας,το υγρό μέσα στο τροχείο ρίχνεται προς την περιφέρεια του τροχού κατά μήκος των διαδρόμων ροής μεταξύ των λεπίδων υπό την δράση της φυγόκεντρης δύναμηςΚατά τη διάρκεια αυτής της διαδικασίας, τόσο η πίεση όσο και η ταχύτητα του υγρού αυξάνονται.



Στάδιο πίεσης: Το εκδιωκόμενο υγρό κατευθύνεται στη συνέχεια στον επόμενο τροχοδότη, όπου υποβάλλεται σε προοδευτική πίεση, προκαλώντας συνεχή αύξηση της πίεσης του υγρού.



Στάδιο εξόδου: Τέλος, μετά την πολλαπλή κεντρώα δράση, η πίεση και η ταχύτητα του υγρού αυξάνονται σημαντικά.Στη συνέχεια, κατευθύνεται προς την έξοδο και τελικά εκφορτώνεται από την πύλη εκφόρτωσης της αντλίας.


Παράμετρος απόδοσης οριζόντιας πολλαπλών σταδίων φυγοκεντρικής αντλίας τύπου D (προσαρμόσιμες σύμφωνα με τις απαιτήσεις του πελάτη):

Πεδίο ροής: 10 ~ 500 m3/h

Πεδίο επικεφαλής: 100 ~ 1500 μέτρα

Πεδίο ισχύος: 15 kW ~ 450 kW

Αριθμός σταδίων: 2 ~ 10 στάδια (προσαρμόσιμα σύμφωνα με τις συνθήκες λειτουργίας)

Διάμετρος εισόδου: 50 mm ~ 300 mm

Πίεση εκκένωσης: έως 15 MPa

Τάξη προστασίας: IP54 / IP55

Τάξη μόνωσης: Τάξη F



Αντλία τύπου D Οριζόντια πολλαπλής φάσης φυγοκεντρική αντλίαΒασικά πλεονεκτήματα:

Υψηλή αποδοτικότητα και εξοικονόμηση ενέργειας

Υιοθετεί προηγμένο υδραυλικό σχεδιασμό, προσφέρει υψηλή απόδοση και χαμηλή κατανάλωση ενέργειας, μειώνοντας σημαντικά το λειτουργικό κόστος.



Σύνθετη δομή και εύκολη συντήρηση

Καλώς ενσωματωμένη δομή με μικρό αποτύπωμα, εύκολη συντήρηση και υποστήριξη για ταχεία αντικατάσταση φθαρμένων εξαρτημάτων, εξοικονομώντας χρόνο συντήρησης.



Υψηλής ποιότητας υλικά με αντοχή στη διάβρωση και την φθορά

Τα βασικά εξαρτήματα κατασκευάζονται από χυτοσίδηρο υψηλής αντοχής, ανοξείδωτο χάλυβα ή ανθεκτικά σε φθορά κράματα, ικανά να προσαρμόζονται σε σύνθετες ποιότητες νερού και σκληρές συνθήκες εργασίας.



Σταθερή λειτουργία, ασφαλής και αξιόπιστη

Υψηλή ακρίβεια δυναμικής ισορροπίας, ελάχιστη δόνηση, χαμηλός θόρυβος, εξασφαλίζοντας συνεχή λειτουργία χωρίς προβλήματα για μεγάλες περιόδους.


Ευρύ φάσμα εφαρμογών

Κατάλληλο για τη μεταφορά καθαρού νερού ή υγρών με φυσικές και χημικές ιδιότητες παρόμοιες με του καθαρού νερού, με θερμοκρασία ≤ 80°C.ειδικά κατάλληλο για εφαρμογές που απαιτούν υψηλή πίεση εκκένωσης.

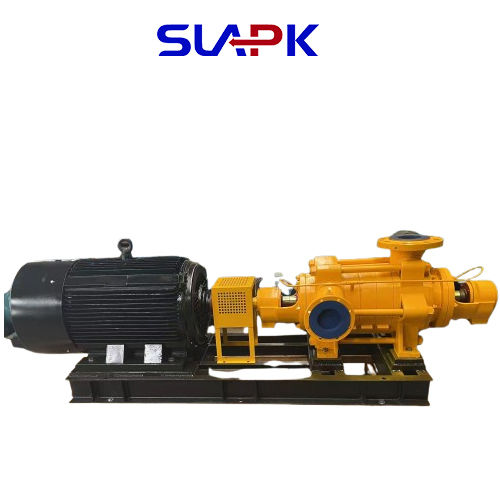

Αντλία τύπου D Οριζόντια πολλαπλής φάσης Κεντριφογενής αντλία Υψηλής επιπέδου παροχή νερού Βιομηχανική και μεταλλευτική αποχέτευση 0



Παραμέτρους αντλίας τύπου D: Οριζόντια πολυεπίπεδη φυγοκεντρική αντλία


(Είναι κανονικός τύπος βυθισμένης αντλίας στο εργοστάσιο αντλιών Shenlong, υψηλής θερμοκρασίας και 380v/440v/480v/600v/660v, κλπ. Παρακαλώ επιλέξτε τον τύπο βυθισμένης αντλίας που σας ενδιαφέρει.)


Στάδια Δίπλωμα Κεφαλή Ταχύτητα Δύναμη Διάμετρος εξαγωγής
m3/h Α/ο m r/min kw χμ
12

3.7

6.3

7.5

1.03

1.75

2.08

306

300

294

2950 15 40
10

7.5

12.5

15

2.08

3.47

4.17

282

250

230

2950 18.5 40
5

15

25

30

4.17

6.94

8.33

170

150

138

2950 22 65
9

15

25

28

4.16

6.94

7.78

463.5

450

432

2950

75

65
4

30

46

55

8.33

12.8

15.3

222

200

184

2950 45 80
11

60

46

55

8.33

12.8

15.3

610.5

550

506

2950 132 80
5

55

85

100

15.3

23.6

27.8

255

225

195

2950 90 100
9

55

85

100

15.3

23.6

27.8

459

405

351

2950 160 100
5

55

85

100

15.3

23.6

27.8

370

335

305

2950 132 150
4

100

155

185

27.8

43

51.4

304

268

236

2950 185 150
6

185

280

335

51.4

77.8

93.1

282

258

228

1480 315 200
7

185

280

335

51.4

77.8

93.1

408

390

372

1480 500 200
3

280

360

410

77.8

100

113.8

304.2

285

270.9

1480 450 250
2

550

720

850

152.8

200

236.1

134.2

120

106.8

1480 355 300

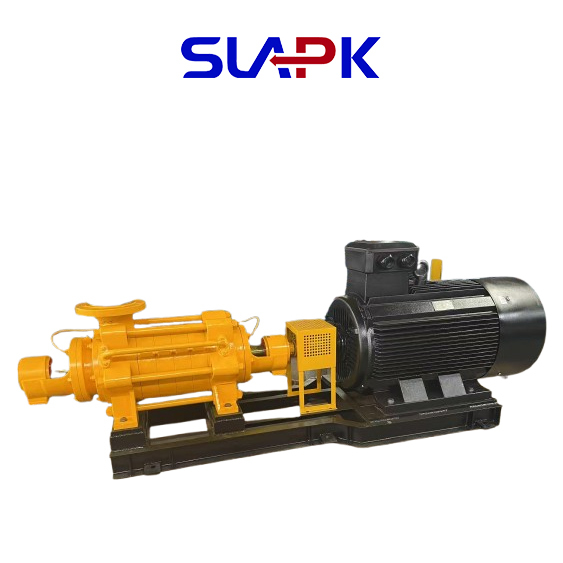

Αντλία τύπου D Οριζόντια πολλαπλής φάσης Κεντριφογενής αντλία Υψηλής επιπέδου παροχή νερού Βιομηχανική και μεταλλευτική αποχέτευση 1

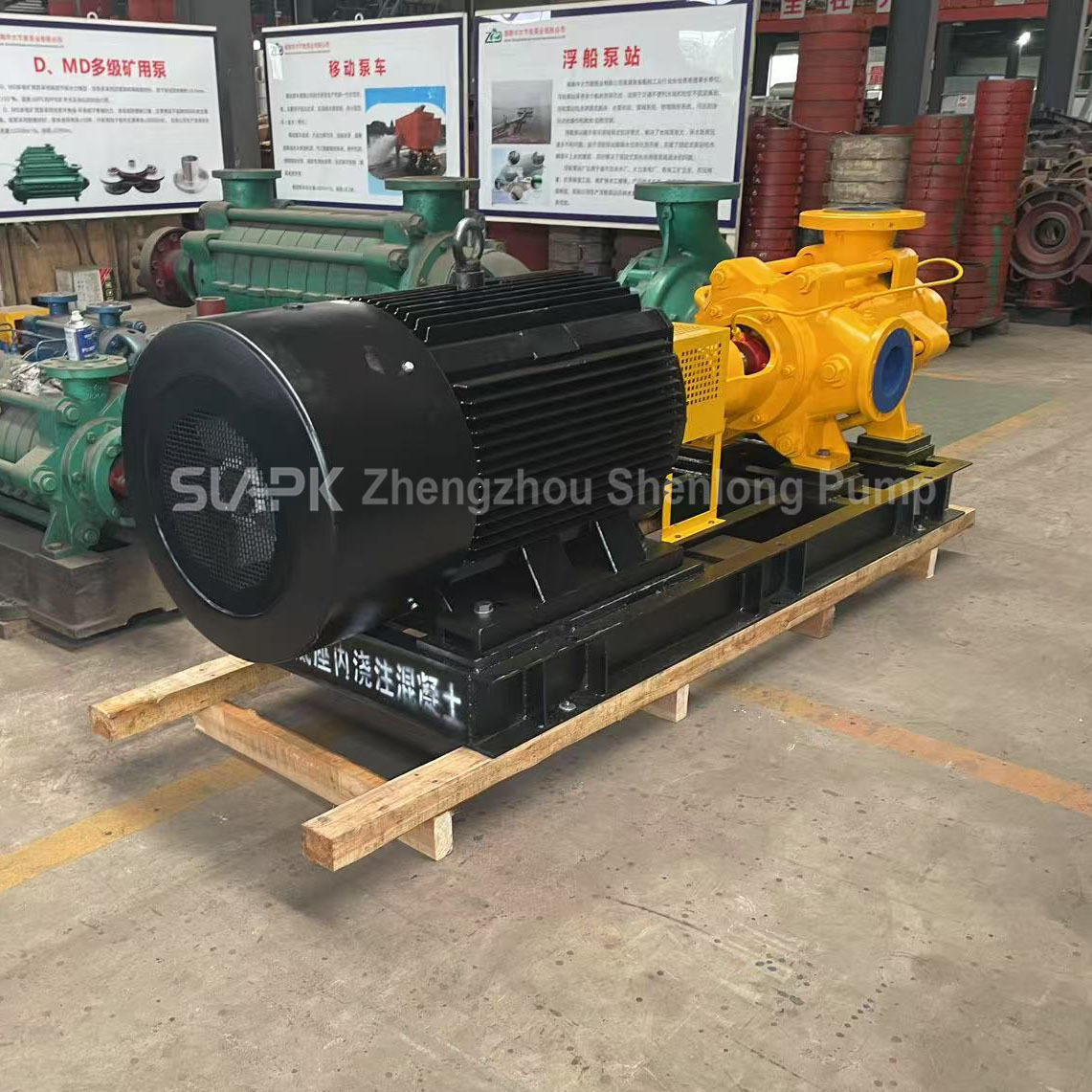

Αντλία τύπου D Οριζόντια πολλαπλής φάσης Κεντριφογενής αντλία Υψηλής επιπέδου παροχή νερού Βιομηχανική και μεταλλευτική αποχέτευση 2

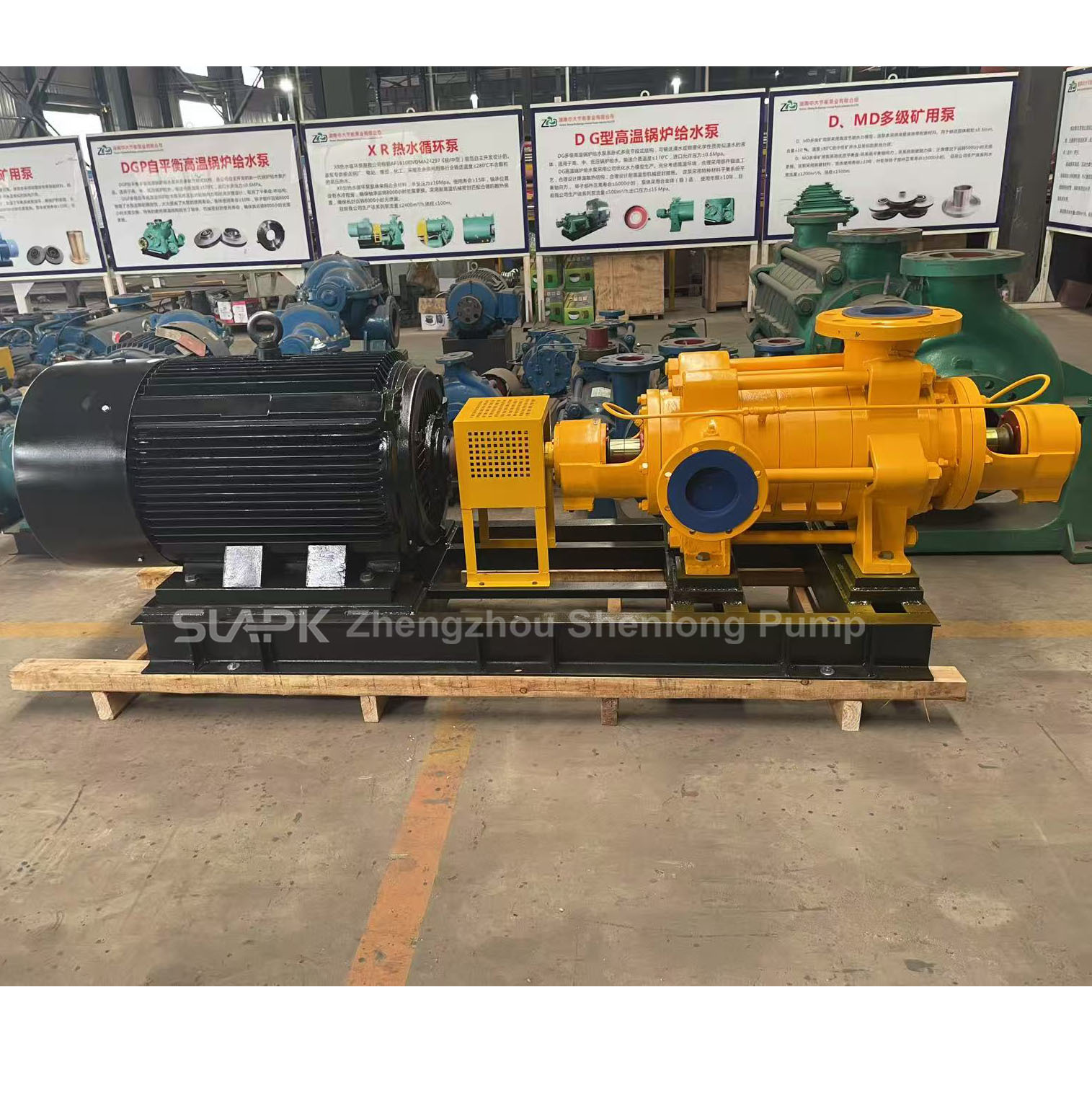

Αντλία τύπου D Οριζόντια πολλαπλής φάσης Κεντριφογενής αντλία Υψηλής επιπέδου παροχή νερού Βιομηχανική και μεταλλευτική αποχέτευση 3
