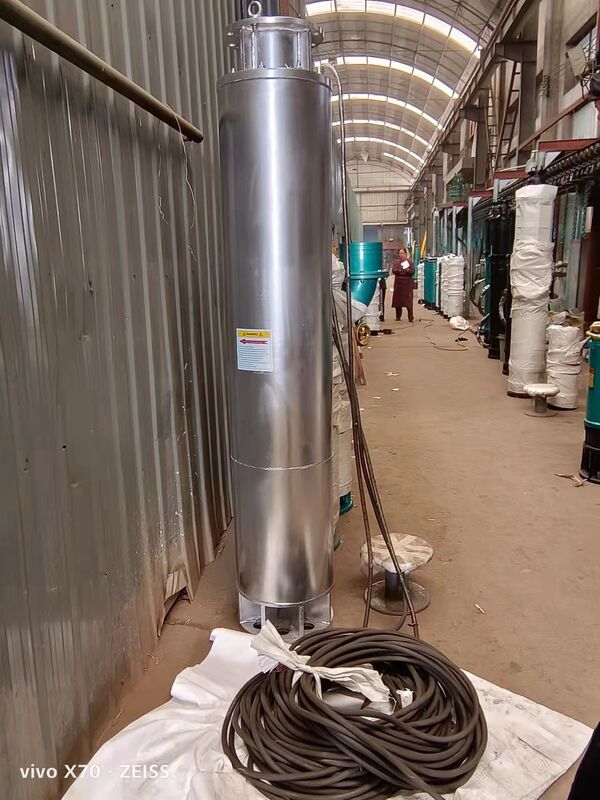

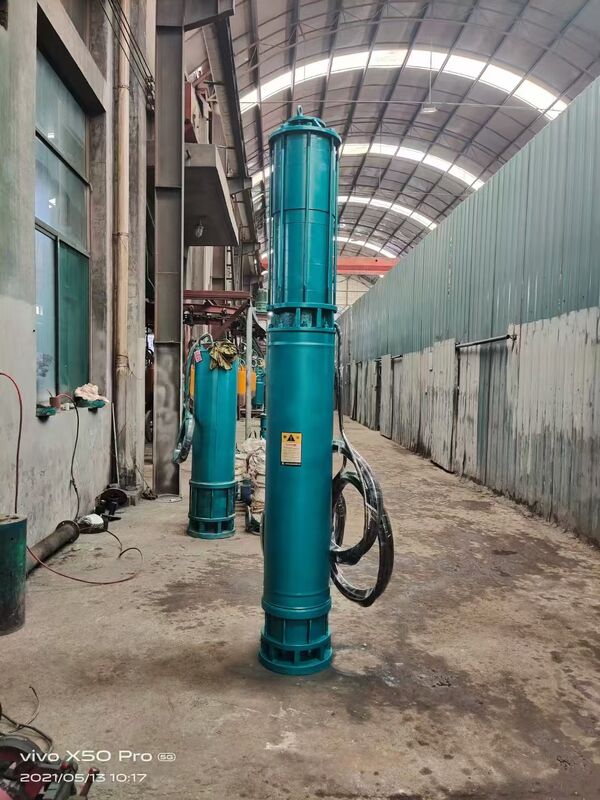

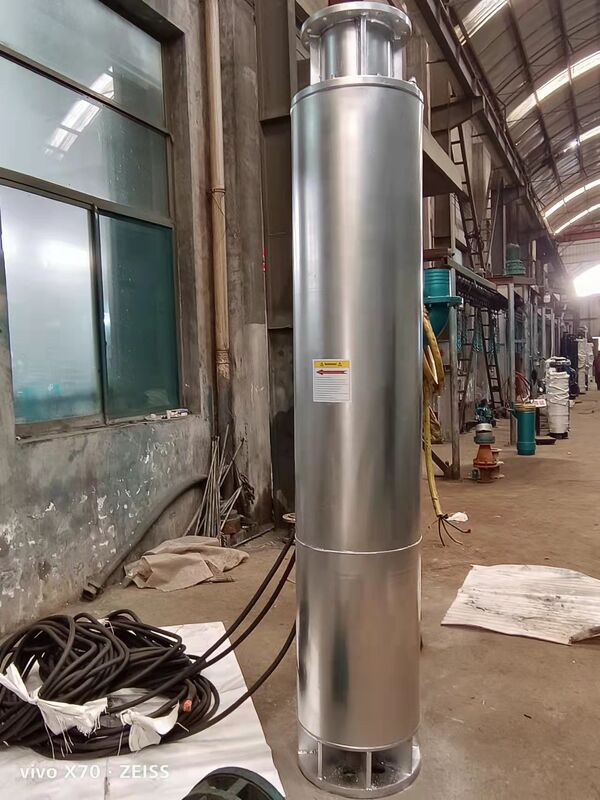

Αντλία λυμάτων βυθιζόμενη πολλαπλών σταδίων WQD450-35-75KW με αναρρόφηση από κάτω
Ο Αντλία λυμάτων βυθιζόμενη πολλαπλών σταδίων WQD450-35-75KW με αναρρόφηση από κάτω είναι μια βυθιζόμενη αντλία λυμάτων υψηλής παροχής, σχεδιασμένη για δημοτικές αποχετεύσεις, μεταφορά βιομηχανικών λυμάτων, άντληση νερού από ορυχεία, άντληση νερού από κατασκευές, υπόγεια αποστράγγιση και συστήματα εκκένωσης μεγάλων όγκων νερού.
Με ονομαστική παροχή περίπου 450 m³/h, ονομαστική πίεση περίπου 35 μέτρα και υποβρύχιο κινητήρα 75 kW, αυτή η αντλία είναι σχεδιασμένη για εφαρμογές που απαιτούν μεταφορά μεγάλων όγκων λυμάτων και σταθερή απόδοση άντλησης.
Η σειρά WQD υιοθετεί σχεδιασμός αναρρόφησης από κάτω, με την είσοδο να βρίσκεται στο κάτω μέρος της αντλίας. Αυτή η διαμόρφωση είναι κατάλληλη για φρεάτια, δεξαμενές λυμάτων, κατασκευαστικές τάφρους και άλλες εφαρμογές όπου η στάθμη του υγρού πρέπει να μειωθεί όσο το δυνατόν περισσότερο.
Κύριες Προδιαγραφές
| Μοντέλο |
WQD450-35-75KW |
| Τύπος Αντλίας |
Βυθιζόμενη Αντλία Λυμάτων |
| Σχεδιασμός |
Βυθιζόμενη Αντλία Πολλαπλών Σταδίων με Αναρρόφηση από Κάτω |
| Ονομαστική Παροχή |
450 m³/h |
| Ονομαστική Πίεση |
35 m |
| Ισχύς Κινητήρα |
75 kW |
| Τύπος Αναρρόφησης |
Αναρρόφηση από Κάτω |
| Εγκατάσταση |
Βυθιζόμενη Εγκατάσταση |
| Δομή Αντλίας |
Φυγοκεντρικός Σχεδιασμός Πολλαπλών Σταδίων |
| Τύπος Κινητήρα |
Υποβρύχιος Κινητήρας |
| Τροφοδοσία Ρεύματος |
Τριφασικό AC |
| Τάση & Συχνότητα |
Προσαρμόσιμη σύμφωνα με τις απαιτήσεις του έργου |
| Μέσο Άντλησης |
Λύματα, βιομηχανικά λύματα και συμβατά υγρά |
| Έλεγχος |
Άμεση Εκκίνηση, Ομαλή Εκκίνηση ή Έλεγχος VFD σύμφωνα με τις απαιτήσεις του έργου |
Η πραγματική απόδοση της αντλίας πρέπει να επιβεβαιωθεί σύμφωνα με τα χαρακτηριστικά των λυμάτων, την περιεκτικότητα σε στερεά σωματίδια, το μήκος του αγωγού, τη διάμετρο του αγωγού, την πίεση εξόδου και τις πλήρεις συνθήκες λειτουργίας.
Βασικά Χαρακτηριστικά
Υψηλή Παροχή 450 m³/h
Η WQD450-35-75KW έχει σχεδιαστεί για εφαρμογές άντλησης μεγάλων όγκων, με ονομαστική παροχή περίπου 450 m³/h.
Τυπικές εφαρμογές περιλαμβάνουν:
- Δημοτικές αποχετεύσεις
- Μεταφορά βιομηχανικών λυμάτων
- Άντληση νερού από ορυχεία
- Άντληση νερού από κατασκευές
- Υπόγεια αποστράγγιση
- Άντληση από δεξαμενές λυμάτων
- Άντληση από φρεάτια
- Έργα εκκένωσης μεγάλων όγκων νερού
Πίεση 35 m
Η ονομαστική πίεση της WQD450-35-75KW είναι περίπου 35 μέτρα, καθιστώντας την κατάλληλη για εφαρμογές άντλησης υψηλής παροχής και μέσης πίεσης.
Η απαιτούμενη πίεση της αντλίας δεν πρέπει να καθορίζεται μόνο από το κάθετο ύψος ανύψωσης. Η συνολική πίεση του συστήματος συνήθως περιλαμβάνει:
Συνολική Πίεση = Κάθετο Ύψος + Απώλειες Τριβής Αγωγού + Τοπικές Απώλειες + Απαιτούμενη Πίεση Εξόδου
Σχεδιασμός Αναρρόφησης από Κάτω
Ο σχεδιασμός αναρρόφησης από κάτω επιτρέπει στην αντλία να αντλεί λύματα από το κάτω μέρος του φρεατίου ή της δεξαμενής.
Αυτή η διαμόρφωση είναι ιδιαίτερα χρήσιμη για:
- Φρεάτια
- Δεξαμενές λυμάτων
- Κατασκευαστικές τάφροι
- Υπόγεια έργα
- Προσωρινή άντληση νερού
- Εφαρμογές άντλησης χαμηλής στάθμης
Φυγοκεντρικός Σχεδιασμός Πολλαπλών Σταδίων
Η WQD450-35-75KW χρησιμοποιεί δομή φυγοκεντρικής αντλίας πολλαπλών σταδίων. Πολλαπλές πτερωτές λειτουργούν διαδοχικά για να αυξήσουν την πίεση του αντλούμενου υγρού.
Ο σχεδιασμός πολλαπλών σταδίων είναι κατάλληλος για εφαρμογές που απαιτούν συνδυασμό:
Υψηλής Παροχής + Μέσης Πίεσης
Υποβρύχιος Κινητήρας Βαρέως Τύπου 75 kW
Η αντλία είναι εξοπλισμένη με υποβρύχιο κινητήρα 75 kW, κατάλληλο για μεγάλα συστήματα άντλησης και εφαρμογές συνεχούς λειτουργίας.
Οι διαμορφώσεις κινητήρα μπορούν να επιλεγούν σύμφωνα με το ηλεκτρικό σύστημα του πελάτη και τις απαιτήσεις του έργου, συμπεριλαμβανομένων:
- Τάση
- Συχνότητα
- Φάση
- Κλάση Μόνωσης
- Κλάση Προστασίας
- Μήκος Καλωδίου
- Μέθοδος Εκκίνησης
- Λειτουργία VFD
Εφαρμογές
Δημοτικές Αποχετεύσεις
Η αντλία μπορεί να χρησιμοποιηθεί σε δημοτικές δεξαμενές λυμάτων, φρεάτια, αντλιοστάσια λυμάτων και άλλα συστήματα άντλησης λυμάτων.
Βιομηχανικά Λύματα
Η WQD450-35-75KW μπορεί να χρησιμοποιηθεί για τη μεταφορά βιομηχανικών λυμάτων και υγρών διεργασιών συμβατών με τα υλικά της αντλίας.
Τυπικές εφαρμογές περιλαμβάνουν:
- Άντληση από εργοστάσια
- Μεταφορά βιομηχανικών λυμάτων
- Εγκαταστάσεις επεξεργασίας λυμάτων
- Εκκένωση λυμάτων παραγωγής
- Βιομηχανικές δεξαμενές συλλογής
Άντληση Νερού από Ορυχεία
Η αντλία μπορεί να χρησιμοποιηθεί για άντληση μεγάλων όγκων νερού σε ορυχεία, μεταλλευτικές τάφρους και περιοχές συλλογής νερού ορυχείων.
Άντληση Νερού από Κατασκευές
Η διαμόρφωση αναρρόφησης από κάτω είναι κατάλληλη για κατασκευαστικές τάφρους, υπόγεια έργα, σήραγγες και άλλες προσωρινές εφαρμογές άντλησης νερού.
Υπόγεια Αποστράγγιση
Η αντλία μπορεί να χρησιμοποιηθεί σε υπόγεια πάρκινγκ, υπόγειες εγκαταστάσεις, σήραγγες και άλλα συστήματα άντλησης χαμηλών υψομέτρων.
Πώς να Επιλέξετε μια Βυθιζόμενη Αντλία Λυμάτων
Πριν επιλέξετε την WQD450-35-75KW, οι πελάτες πρέπει να παρέχουν τις ακόλουθες πληροφορίες λειτουργίας.
Απαιτούμενη Παροχή
Για παράδειγμα: 450 m³/h
Η παροχή καθορίζει τον όγκο των λυμάτων που πρέπει να μεταφέρει η αντλία ανά ώρα.
Απαιτούμενη Πίεση
Για παράδειγμα: 35 m
Η απαιτούμενη πίεση πρέπει να υπολογιστεί σύμφωνα με το πραγματικό κάθετο ύψος ανύψωσης, τις απώλειες του αγωγού και την πίεση εξόδου.
Χαρακτηριστικά Λυμάτων
Παρακαλώ παρέχετε πληροφορίες σχετικά με:
- Θερμοκρασία υγρού
- Περιεκτικότητα σε στερεά σωματίδια
- Μέγιστο μέγεθος στερεών σωματιδίων
- Περιεκτικότητα σε άμμο
- Διαβρωτικότητα
- Τιμή pH
- Πυκνότητα υγρού
Διαστάσεις Φρεατίου ή Δεξαμενής
Παρακαλώ παρέχετε:
- Διαστάσεις φρεατίου
- Βάθος δεξαμενής
- Ελάχιστη στάθμη υγρού
- Μέγιστη στάθμη υγρού
- Διαθέσιμος χώρος εγκατάστασης αντλίας
Συνθήκες Αγωγού
Συνιστάται η ακόλουθη πληροφορία:
- Διάμετρος σωλήνα εκκένωσης
- Συνολικό μήκος αγωγού
- Κάθετο ύψος ανύψωσης
- Αριθμός γωνιών
- Αριθμός βαλβίδων
- Απαιτούμενη πίεση εξόδου
Θέματα Εγκατάστασης
Πριν από την εγκατάσταση της βυθιζόμενης αντλίας λυμάτων WQD450-35-75KW, επιβεβαιώστε τις διαστάσεις της αντλίας, τον χώρο εγκατάστασης και τις συνθήκες εισόδου.
Κατά την εγκατάσταση:
- Διασφαλίστε ότι η αντλία λειτουργεί υπό τις καθορισμένες συνθήκες βύθισης
- Αποφύγετε την παρατεταμένη λειτουργία χωρίς υγρό
- Επιβεβαιώστε ότι ο αγωγός εκκένωσης μπορεί να αντέξει την πίεση λειτουργίας
- Επιλέξτε κατάλληλο καλώδιο για τον κινητήρα 75 kW
- Εγκαταστήστε κατάλληλη προστασία υπερφόρτωσης
- Παρέχετε προστασία απώλειας φάσης και βραχυκυκλώματος
- Ελέγξτε την κατεύθυνση περιστροφής του κινητήρα πριν την αρχική λειτουργία
- Επιβεβαιώστε ότι τα στερεά σωματίδια δεν υπερβαίνουν το επιτρεπτό εύρος
Για μια μεγάλη βυθιζόμενη αντλία λυμάτων 75 kW, η ηλεκτρολογική εγκατάσταση και η θέση σε λειτουργία πρέπει να γίνονται από εξειδικευμένο προσωπικό.
Συχνές Ερωτήσεις
Ποια είναι η παροχή της αντλίας WQD450-35-75KW;
Η ονομαστική παροχή είναι περίπου 450 m³/h. Η πραγματική παροχή εξαρτάται από το σημείο λειτουργίας του πλήρους συστήματος.
Ποια είναι η πίεση της αντλίας λυμάτων WQD450-35-75KW;
Η ονομαστική πίεση είναι περίπου 35 μέτρα. Η πραγματική πίεση λειτουργίας πρέπει να υπολογιστεί σύμφωνα με το κάθετο ύψος ανύψωσης, τις απώλειες του αγωγού και την πίεση εξόδου.
Τι ισχύ κινητήρα χρησιμοποιεί αυτή η αντλία;
Η WQD450-35-75KW είναι εξοπλισμένη με υποβρύχιο κινητήρα 75 kW.
Τι είναι μια βυθιζόμενη αντλία λυμάτων με αναρρόφηση από κάτω;
Μια βυθιζόμενη αντλία λυμάτων με αναρρόφηση από κάτω αντλεί το μέσο μέσω μιας εισόδου που βρίσκεται στο κάτω μέρος της αντλίας. Αυτός ο σχεδιασμός είναι κατάλληλος για φρεάτια, δεξαμενές λυμάτων, κατασκευαστικές τάφρους και εφαρμογές όπου απαιτείται χαμηλή υπολειπόμενη στάθμη υγρού.
Μπορεί αυτή η αντλία να χειριστεί λύματα που περιέχουν στερεά σωματίδια;
Μπορεί να διαμορφωθεί για συγκεκριμένες συνθήκες λυμάτων, αλλά το μέγιστο μέγεθος στερεών σωματιδίων, η περιεκτικότητα και τα χαρακτηριστικά του μέσου πρέπει να παρέχονται πριν από την τελική επιλογή. Για λύματα που περιέχουν υψηλές συγκεντρώσεις λειαντικής άμμου, χαλικιού ή λάσπης, θα πρέπει να εξεταστεί μια ειδική αντλία ανθεκτική στη φθορά.
Μπορούν η τάση και η συχνότητα να προσαρμοστούν;
Ναι. Ο κινητήρας μπορεί να διαμορφωθεί σύμφωνα με την τοπική παροχή ρεύματος του πελάτη. Κατά την αίτηση προσφοράς, παρακαλώ παρέχετε: Τάση + Συχνότητα + Φάση
Για παράδειγμα: 380V / 50Hz / 3 Φάσεις
Πώς μπορώ να επιβεβαιώσω αν η WQD450-35-75KW είναι κατάλληλη για το έργο μου;
Παρακαλώ παρέχετε: Απαιτούμενη Παροχή + Απαιτούμενη Πίεση + Μέσο + Μέγεθος Στερεών Σωματιδίων + Μήκος Αγωγού + Κάθετο Ύψος + Τάση/Συχνότητα
Η τεχνική μας ομάδα μπορεί στη συνέχεια να αξιολογήσει την κατάλληλη διαμόρφωση της αντλίας.
