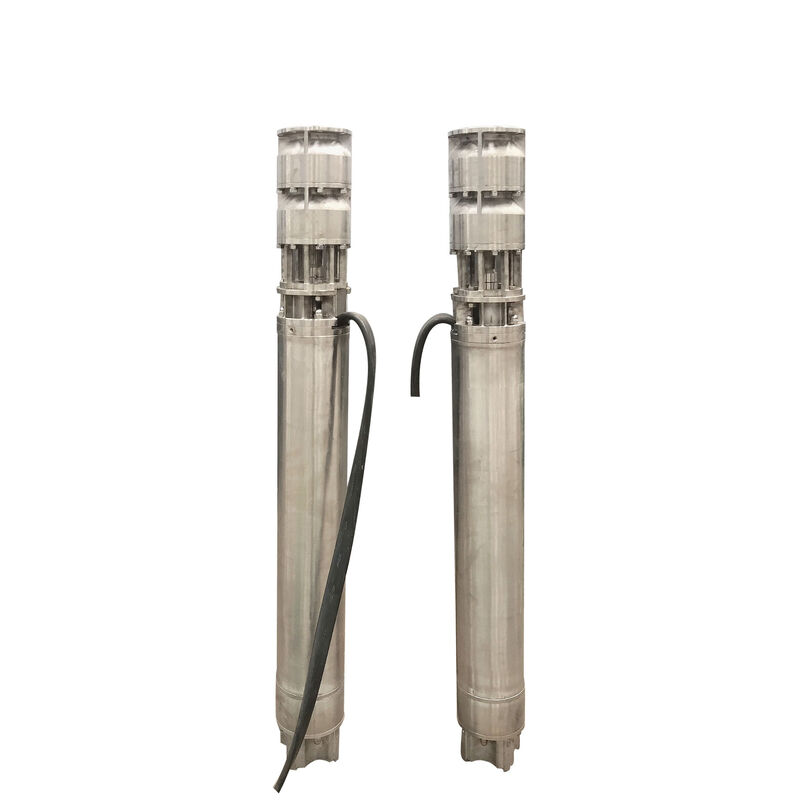

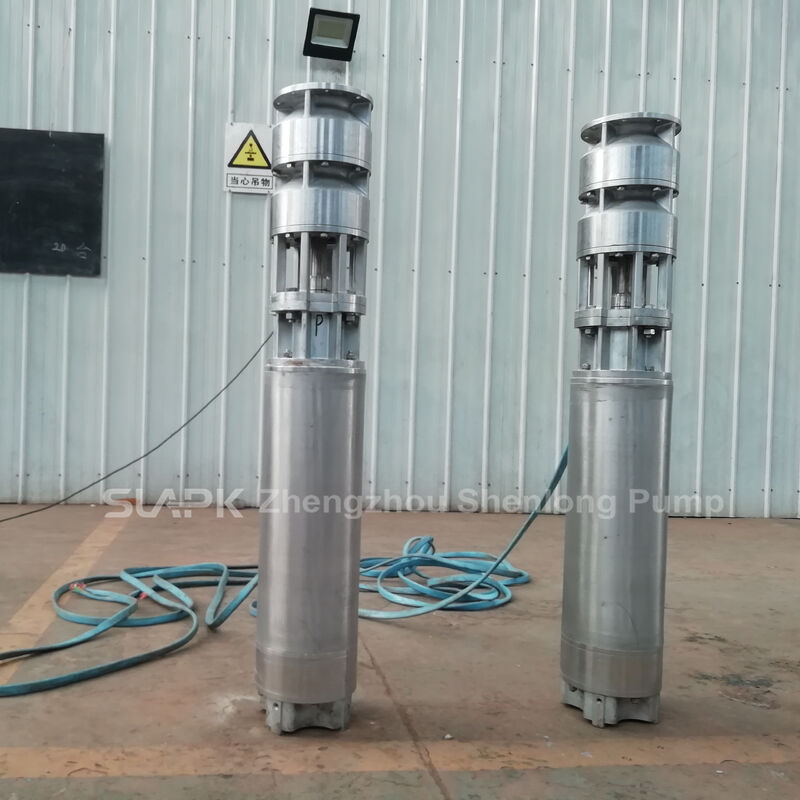

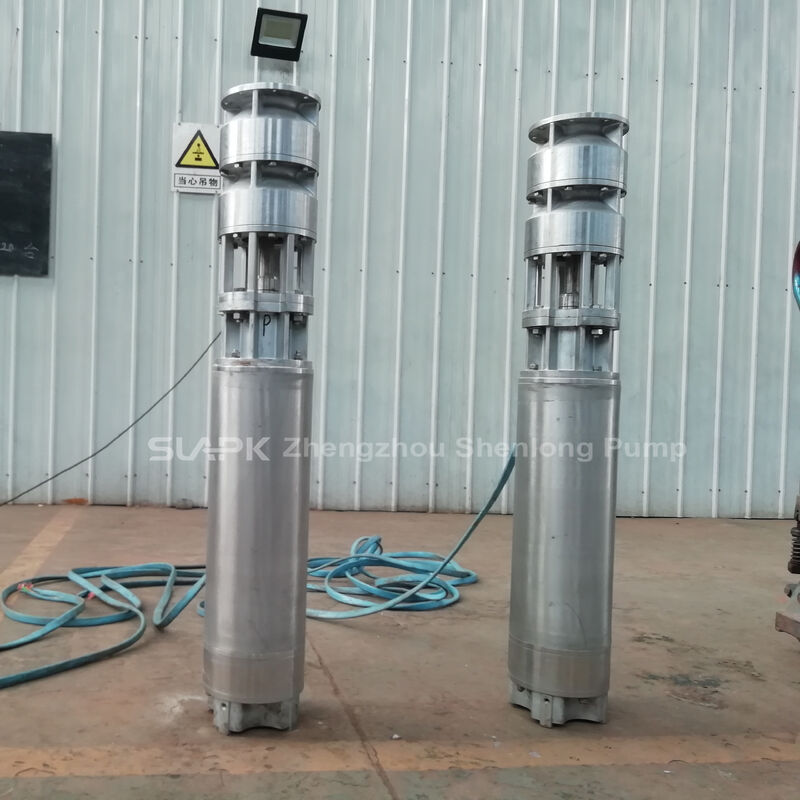

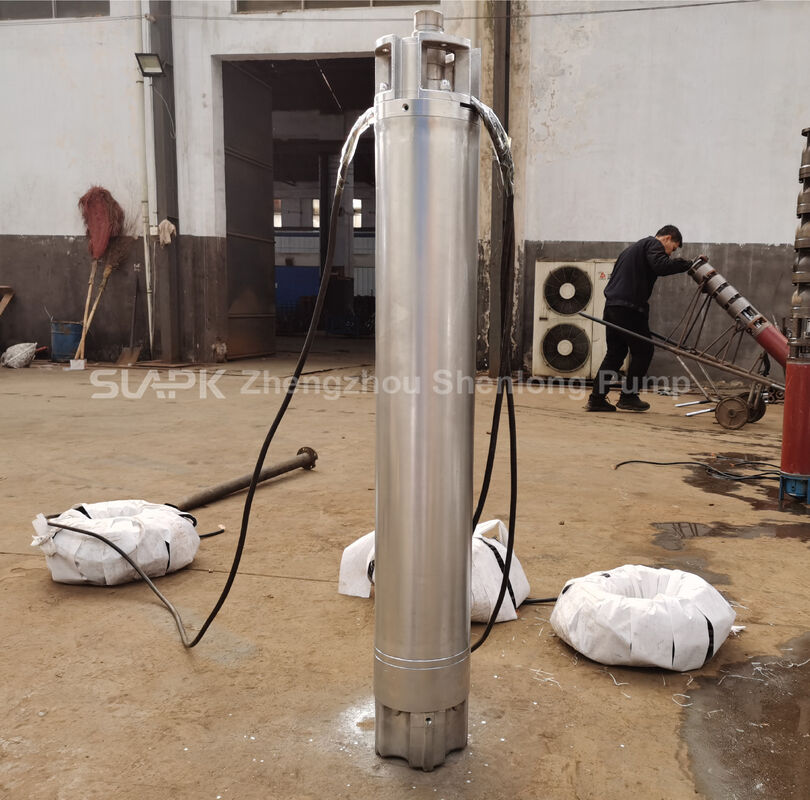

Αντλία Βυθιζόμενη Ανοξείδωτου Χάλυβα Σειράς QJH 304 για Βαθιά Πηγάδια με Ύψος 150 m και Παροχή 70–230 m³/h

Η σειρά QJH είναι μια σειρά από κάθετες πολυβάθμιες υποβρύχιες αντλίες βαθιάς γεώτρησης για έργα παροχής και αποχέτευσης νερού υψηλής παροχής και υψηλού μανομετρικού ύψους. Έξι μοντέλα καλύπτουν ονομαστικές παροχές από 70 έως 230 m³/h. Κάθε μοντέλο έχει ονομαστικό μανομετρικό ύψος 150 m, ενώ η αντίστοιχη ισχύς του κινητήρα κυμαίνεται από 45 έως 160 kW. Όλα τα μοντέλα χρησιμοποιούν τριφασική τροφοδοσία 380V 50Hz.

Τα συγκροτήματα αντλιών χρησιμοποιούν ανοξείδωτο χάλυβα 304 και προορίζονται για καθαρό νερό και ελαφρώς διαβρωτικό νερό συμβατό με αυτό το υλικό. Η αντλία και ο υποβρύχιος κινητήρας λειτουργούν κάτω από το νερό χωρίς επιφανειακή πλήρωση, βοηθώντας στη μείωση του χώρου πάνω από το έδαφος και του θορύβου λειτουργίας. Τυπικές εφαρμογές περιλαμβάνουν άντληση από βαθιά γεώτρηση, βιομηχανική παροχή, αγροτική άρδευση, αποστράγγιση ορυχείων, πλήρωση δεξαμενών και μεταφορά νερού σε μεγάλες αποστάσεις.

Οι ονομαστικές παροχές από 70 έως 230 m³/h υποστηρίζουν διαφορετικούς όγκους άντλησης, απαιτήσεις εγκαταστάσεων και χωρητικότητες αγωγών. Ένα κοινό ονομαστικό μανομετρικό ύψος 150 m απλοποιεί τη σύγκριση μοντέλων σε έργα με παρόμοιες απαιτήσεις πίεσης.

Ο ανοξείδωτος χάλυβας ποιότητας 304 παρέχει καλή γενική αντοχή στη διάβρωση και μηχανική αντοχή σε συμβατό νερό. Η καταλληλότητα πρέπει να ελέγχεται έναντι της θερμοκρασίας, του pH, της συγκέντρωσης χλωριούχων, των διαλυμένων ουσιών και άλλων διαβρωτικών συστατικών.

Πολλαπλές βαθμίδες πτερωτής αυξάνουν προοδευτικά την πίεση του υγρού, υποστηρίζοντας βαθιά ανύψωση, μεταφορά σε μεγάλες αποστάσεις και συστήματα που απαιτούν σημαντική πίεση εξόδου. Το τελικό σημείο λειτουργίας πρέπει να επαληθεύεται έναντι τόσο της καμπύλης της αντλίας όσο και της καμπύλης του συστήματος.

Και τα έξι μοντέλα χρησιμοποιούν τριφασική τροφοδοσία 380V 50Hz. Ο πίνακας ελέγχου, το μέγεθος του καλωδίου, η μέθοδος εκκίνησης και οι ρυθμίσεις προστασίας πρέπει να αντιστοιχούν στην ονομαστική ισχύ του κινητήρα 45–160 kW και στη χωρητικότητα του ηλεκτρικού δικτύου του χώρου.

Η αντλία και ο κινητήρας λειτουργούν κάτω από τη στάθμη του νερού, εξαλείφοντας την ανάγκη για επιφανειακή πλήρωση και απλοποιώντας τη διάταξη της επιφάνειας. Η καθορισμένη βύθιση και η ροή ψύξης γύρω από τον κινητήρα πρέπει πάντα να διατηρούνται.

• Άντληση υπόγειων υδάτων από βαθιές γεωτρήσεις και μεταφορά ακατέργαστου νερού
• Παροχή νερού σε δήμους, βιομηχανικά πάρκα και εργοστάσια
• Αγροτική άρδευση και συστήματα ψεκασμού
• Αποστράγγιση ορυχείων και άντληση υδάτων από κατασκευές
• Πλήρωση δεξαμενών, αποθηκευτικών δεξαμενών και υψίσυχνο δεξαμενών
• Μεταφορά νερού σε μεγάλες αποστάσεις και ενίσχυση δικτύου
• Βιομηχανικό νερό κυκλοφορίας συμβατό με ανοξείδωτο χάλυβα 304

Κατάλληλο για άντληση από βαθιά γεώτρηση μέσης χωρητικότητας, άρδευση και βιομηχανικά νερά πλήρωσης που απαιτούν περίπου 70 m³/h. Η χαμηλότερη αντίστοιχη ισχύς του μπορεί να ταιριάζει σε έργα με σταθερή, μέτρια ζήτηση.

Ονομαστική παροχή 90 m³/h για σταθμούς νερού μέσης χωρητικότητας, αρδευτικά συστήματα και παροχή νερού σε εργοστάσια. Επιβεβαιώστε ότι η βιώσιμη παροχή του πηγαδιού δεν είναι χαμηλότερη από τον προοριζόμενο ρυθμό άντλησης.

Σχεδιασμένο για εργασίες κοντά στα 115 m³/h σε μανομετρικό ύψος 150 m, συμπεριλαμβανομένης της βιομηχανικής παροχής, της μεταφοράς ακατέργαστου νερού και έργων διαχείρισης υδάτων. Μπορεί να χρησιμοποιηθεί ως κύρια αντλία ή ως μία μονάδα σε παράλληλη διάταξη μετά από μηχανολογική αναθεώρηση.

Ονομαστική παροχή 140 m³/h με κινητήρα 90 kW για άντληση υψηλής χωρητικότητας από βαθιά γεώτρηση, συστήματα άντλησης νερού από ορυχεία και μακρινούς αγωγούς. Ο ηλεκτρολογικός σχεδιασμός πρέπει να επαληθεύει ειδικά το ρεύμα εκκίνησης, την πτώση τάσης και την προστασία του κινητήρα.

Προορίζεται για κεντρική παροχή, αγροτικά έργα ύδρευσης και μεγάλες βιομηχανικές εργασίες που απαιτούν περίπου 170 m³/h. Επιβεβαιώστε τη διάμετρο της αντλίας, την απόσταση από τη γεώτρηση, τον χώρο για το καλώδιο και τις συνθήκες ανύψωσης πριν την παραγγελία.

Το μοντέλο με την υψηλότερη παροχή σε αυτή την ομάδα προορίζεται για μεγάλα συστήματα άντλησης και μεταφοράς κοντά στα 230 m³/h. Ο κινητήρας του 160 kW απαιτεί πλήρη αναθεώρηση της χωρητικότητας του μετασχηματιστή, της μεθόδου εκκίνησης, του μεγέθους του καλωδίου και της προστασίας.

Ο υποβρύχιος κινητήρας κινεί τον άξονα και τις πολυβάθμιες πτερωτές. Το νερό εισέρχεται από την εισαγωγή και αποκτά πίεση καθώς περνά μέσα από διαδοχικές βαθμίδες πτερωτής και διαχύτη. Στη συνέχεια, ρέει μέσω της εκκένωσης, του σωλήνα ανύψωσης και του επιφανειακού δικτύου. Επειδή η πλήρης μονάδα λειτουργεί κάτω από το νερό και το περιβάλλον υγρό συμβάλλει στην ψύξη του κινητήρα, η ταχύτητα της γεώτρησης, η ελάχιστη βύθιση και η συχνότητα εκκίνησης πρέπει να συμμορφώνονται με τις απαιτήσεις του κατασκευαστή.

Μια ονομαστική βαθμίδα 150 m δεν είναι το ίδιο με το συνολικό βάθος της γεώτρησης. Η συνολική δυναμική βαθμίδα περιλαμβάνει συνήθως:

• Κάθετη ανύψωση από τη δυναμική στάθμη νερού έως το σημείο εκκένωσης
• Απαιτούμενη υπολειπόμενη πίεση στην έξοδο ή στο σύστημα κατάντη
• Απώλειες τριβής στον σωλήνα ανύψωσης και στον επιφανειακό αγωγό
• Τοπικές απώλειες μέσω αγκώνων, βαλβίδων, βαλβίδων αντεπιστροφής και εξαρτημάτων

Η υπολογισμένη καμπύλη του συστήματος πρέπει να συγκριθεί με την καμπύλη της αντλίας για να επαληθευτεί το πραγματικό σημείο λειτουργίας. Η επιλογή μόνο με βάση το βάθος της γεώτρησης ή την ισχύ του κινητήρα μπορεί να οδηγήσει σε ανεπαρκή παροχή, υπερβολική κατανάλωση ενέργειας, υπερφόρτωση ή ασταθή λειτουργία.

Ο ανοξείδωτος χάλυβας ποιότητας 304 είναι κατάλληλος για πολλές εργασίες με καθαρό νερό και ελαφρώς διαβρωτικό νερό, αλλά δεν είναι καθολικός. Νερό με υψηλή περιεκτικότητα σε χλωριούχα, θαλασσινό νερό, ισχυρά οξέα ή αλκάλια, υγρά υψηλής θερμοκρασίας και πολύ διαβρωτικά στερεά μπορεί να απαιτούν 316, 316L, διπλό ανοξείδωτο χάλυβα ή άλλο εξειδικευμένο υλικό. Παρέχετε πλήρη ανάλυση νερού και λάβετε γραπτή επιβεβαίωση υλικού πριν την επιλογή.

• Απαιτούμενη παροχή και συνολική δυναμική βαθμίδα
• Μετρημένη εσωτερική διάμετρος γεώτρησης, βάθος γεώτρησης, στατική στάθμη και δυναμική στάθμη
• Βιώσιμη παροχή γεώτρησης και εποχιακή διακύμανση
• Προγραμματισμένο βάθος εγκατάστασης αντλίας
• Υψόμετρο εκκένωσης, μήκος αγωγού, διάμετρος αγωγού και διάταξη βαλβίδων
• Θερμοκρασία, pH, επίπεδο χλωριούχων, περιεκτικότητα σε άμμο και πλήρης ανάλυση νερού
• Χωρητικότητα δικτύου τριφασικού 380V 50Hz και επιτρεπόμενο ρεύμα εκκίνησης
• Συνεχής ή διακοπτόμενη λειτουργία, καθημερινές ώρες λειτουργίας και συχνότητα εκκίνησης
• Απαιτήσεις για τον πίνακα ελέγχου, το καλώδιο, τον σωλήνα ανύψωσης, τους αισθητήρες, τα ανταλλακτικά και τις πιστοποιήσεις

• Επιβεβαιώστε την εσωτερική διάμετρο της γεώτρησης, την ευθύτητα, τη μέγιστη διάμετρο του συγκροτήματος αντλίας και την απόσταση του καλωδίου πριν την εγκατάσταση.
• Αναπτύξτε και ξεπλύνετε καλά τις νέες γεωτρήσεις για να μειώσετε την είσοδο λειαντικής άμμου και υπολειμμάτων στην αντλία.
• Χρησιμοποιήστε σωστά ονομαστικούς σωλήνες ανύψωσης, εξοπλισμό ανύψωσης και αδιάβροχες συνδέσεις καλωδίων. Ποτέ μην ανυψώνετε ή κρεμάτε την αντλία από το καλώδιο τροφοδοσίας της.
• Διατηρήστε τη στάθμη λειτουργίας του νερού πάνω από την καθορισμένη ελάχιστη βύθιση και διατηρήστε αποτελεσματική ροή ψύξης γύρω από τον κινητήρα.
• Επιλέξτε απευθείας εκκίνηση, ομαλή εκκίνηση, μειωμένης τάσης ή συμβατή εκκίνηση μεταβλητής συχνότητας ανάλογα με την ονομαστική ισχύ του κινητήρα και τις συνθήκες του δικτύου.
• Παρέχετε προστασία από βραχυκύκλωμα, υπερφόρτωση, απώλεια φάσης, υπόταση, υπέρταση, ξηρή λειτουργία και διαρροή όπως απαιτείται.
• Καταγράψτε την τάση, το ρεύμα, την πίεση, την παροχή, τους κραδασμούς και την περιεκτικότητα σε άμμο του εκκενωμένου νερού μετά την αρχική εκκίνηση.
• Εξειδικευμένο προσωπικό πρέπει να ολοκληρώσει την εγκατάσταση, την καλωδίωση, την θέση σε λειτουργία και τη συντήρηση σύμφωνα με το εγχειρίδιο και τους τοπικούς κανονισμούς.

Ναι. Με βάση τα παρεχόμενα δεδομένα μοντέλων, και τα έξι μοντέλα έχουν ονομαστικό μανομετρικό ύψος 150 m, ενώ η ονομαστική παροχή και η αντίστοιχη ισχύς διαφέρουν. Η πραγματική παροχή και το μανομετρικό ύψος λειτουργίας εξακολουθούν να εξαρτώνται από την καμπύλη της αντλίας και την αντίσταση του συστήματος.

Αυτό δεν πρέπει να υποτίθεται μόνο από το μοντέλο. Οι ορισμοί των μοντέλων και οι πραγματικές διάμετροι των αντλιών μπορεί να διαφέρουν, και χρειάζεται επίσης χώρος για το καλώδιο, τις συνδέσεις και την απόσταση εγκατάστασης. Παρέχετε τη μετρημένη διάμετρο της γεώτρησης και επιβεβαιώστε το εγκεκριμένο σχέδιο διαστάσεων.

Ο ανοξείδωτος χάλυβας ποιότητας 304 γενικά δεν πρέπει να χρησιμοποιείται για θαλασσινό νερό χωρίς ειδική μηχανολογική αναθεώρηση. Τα χλωριούχα μπορούν να προκαλέσουν διάβρωση με μορφή σκουριασμένης κηλίδας και διάβρωση σε σχισμές. Εξετάστε 316L, διπλό ανοξείδωτο χάλυβα ή άλλο υλικό ανθεκτικό στο θαλασσινό νερό, και αναθεωρήστε τις στεγανοποιήσεις, το καλώδιο και την κατασκευή του κινητήρα.

Ένα VFD μπορεί να αξιολογηθεί μόνο αφού επιβεβαιωθεί ότι ο κινητήρας είναι κατάλληλος. Η ελάχιστη συχνότητα, η επιτάχυνση και η επιβράδυνση, η ταχύτητα ψύξης, η φιλτράρισμα εξόδου και η προστασία του κινητήρα πρέπει να ρυθμιστούν σωστά. Πρέπει επίσης να ληφθούν υπόψη η χωρητικότητα της μονάδας και το μήκος του καλωδίου.

Επιλέξτε από το απαιτούμενο σημείο λειτουργίας και την εγκεκριμένη καμπύλη της αντλίας αντί να χρησιμοποιείτε τη μέγιστη παροχή ως σημείο συνεχούς λειτουργίας. Το επιλεγμένο σημείο λειτουργίας πρέπει να παραμένει εντός του επιτρεπόμενου εύρους, λαμβάνοντας υπόψη την απόδοση, το περιθώριο ισχύος και τη βιώσιμη παροχή της γεώτρησης.

Παρέχετε την επιθυμητή παροχή, τη συνολική βαθμίδα, τα δεδομένα της γεώτρησης, την ανάλυση νερού, τις λεπτομέρειες του αγωγού, τις συνθήκες τροφοδοσίας και τις απαιτήσεις εγκατάστασης. Ο προμηθευτής μπορεί στη συνέχεια να επαληθεύσει το μοντέλο, το υλικό, τον κινητήρα, τα χειριστήρια και τα αξεσουάρ πριν εκδώσει μια τεχνική πρόταση και προσφορά.
