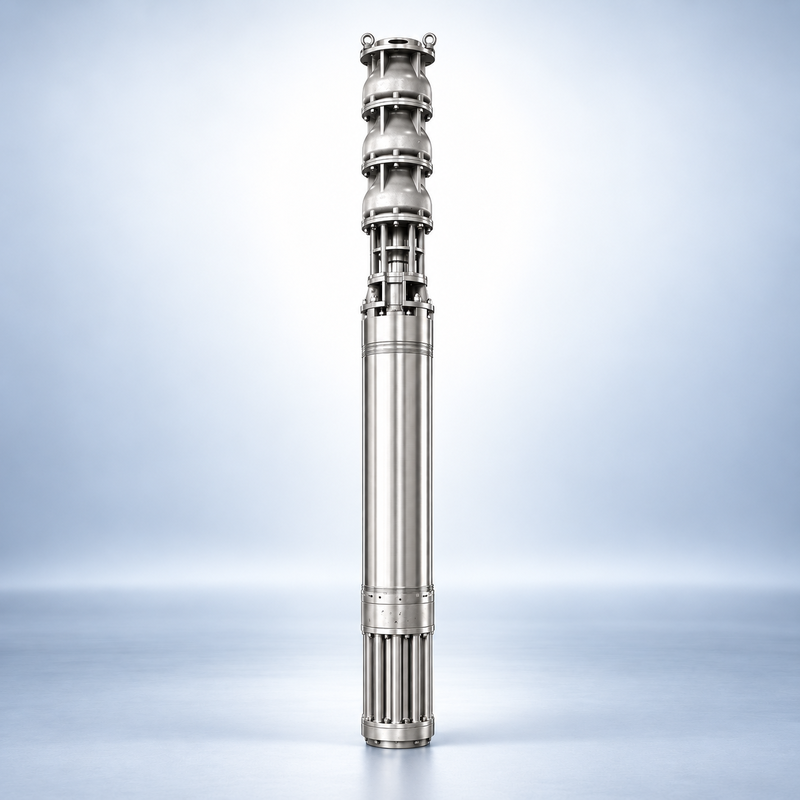

250QJH167-40-30kW αντλία βυθισμένης βάθους από ανοξείδωτο χάλυβα
Η αντλία βαθέων πηγών από ανοξείδωτο χάλυβα 250QJH167-40-30kW είναι μια καταδύσιμη κάθετη μονάδα αντλίας σχεδιασμένη για την εξαγωγή υπόγειων υδάτων, γεωργική άρδευση,Βιομηχανική παροχή νερού και άλλες εφαρμογές μεταφοράς νερού υψηλής ροήςΗ αντλία και ο βυθόκινος κινητήρας είναι άμεσα συνδεδεμένοι και λειτουργούν πλήρως βυθισμένοι, απαιτώντας περιορισμένο επιφανειακό χώρο και αποφεύγοντας περιορισμούς ανύψωσης.
Με ονομαστική ροή περίπου 167m3/h, ονομαστική κεφαλή περίπου 40m και κινητήρα 30kW, το μοντέλο αυτό είναι κατάλληλο για έργα που απαιτούν αξιόπιστη, συνεχής παροχή νερού μεγάλου όγκου.Τα υγραμμένα εξαρτήματα από ανοξείδωτο χάλυβα είναι διαθέσιμα σε 304, 316 ή 316L με βάση την ανάλυση του νερού και τις συνθήκες λειτουργίας.
Βασικές τεχνικές προδιαγραφές
| Άρθρο |
Προδιαγραφές |
| Ονομασία προϊόντος |
Πυροβόλησα αντλία από ανοξείδωτο χάλυβα |
| Σχήμα |
250QJH167-40-30kW |
| Ονομαστική ροή |
Περίπου 167 m3/h |
| Ονομαστική κεφαλή |
Περίπου 40 μέτρα. |
| Δύναμη κινητήρα |
30kW |
| Κατασκευή αντλιών |
Βόρειος τύπος υποβρύχιας πολλαπλών σταδίων |
| Συνιστώμενη διάμετρος πηγάδι |
Δέκα και πλέον |
| Τυπική τροφοδοσία |
Τριφογενής 380V, 50Hz |
| Προαιρετικά υλικά |
304, 316 ή 316L από ανοξείδωτο χάλυβα |
| Συνιστώμενο υγρό |
Καθαρό νερό, υπόγεια ύδατα και συμβατά υγρά |
| Εγκατάσταση |
Βιότοπη εγκατάσταση |
Ο αριθμός των σταδίων, η συνολική διάμετρος, το μέγεθος της πρίζας, το μήκος του καλωδίου, η κατασκευή του κινητήρα και οι διαστάσεις εγκατάστασης πρέπει να επιβεβαιώνονται πριν από την παραγγελία.
Ονομασία του υποδείγματος
250QJH167-40-30kW
- 250:Κλάση ονομαστικής διάμετρου πηγάδι
- QJH:Σειρά βαθιάς βυθισμένης αντλίας από ανοξείδωτο χάλυβα
- 167:Ονομαστική σχεδιαστική ροή περίπου 167m3/h
- 40:Ονομαστική κατασκευαστική κεφαλή περίπου 40 m
- 30kW:Ονομαστική ισχύς κινητήρα
Βασικά χαρακτηριστικά του προϊόντος
- Παροχή νερού υψηλής ροής:Ονομαστική χωρητικότητα περίπου 167m3/h για άρδευση, πρόσληψη ακατέργαστου νερού, μεταφορά βιομηχανικού νερού και γέμιση δεξαμενών
- Ανθεκτική στη διάβρωση κατασκευή:Ενυδατωμένα συστατικά που διατίθενται σε ανοξείδωτο χάλυβα 304, 316 ή 316L με βάση τη συγκέντρωση χλωριούχου, το pH και τη θερμοκρασία
- Σχεδιασμός υποβρυχίου με άμεση σύνδεση:Η ενσωματωμένη μονάδα αντλίας και κινητήρα απλοποιεί την εγκατάσταση και μειώνει τις απαιτήσεις χώρου
- Πολυεπίπεδο υδραυλικό σύστημα:Πολλαπλές τροχοτροχίες παρέχουν προοδευτική αύξηση της πίεσης για 40m κεφαλή σε υψηλά ποσοστά ροής
- Σταθερή λειτουργία:Η ισορροπημένη περιστρεφόμενη συναρμολόγηση μειώνει τις δονήσεις για αξιόπιστη μακροχρόνια απόδοση
- Προσαρμόσιμες επιλογές:Οι διαθέσιμες επιλογές περιλαμβάνουν ποιότητα ανοξείδωτου χάλυβα, τάση, συχνότητα, μήκος καλωδίου, φλάντσα εκφόρτωσης και συστήματα ελέγχου
Τυπικές εφαρμογές
- Εξόρυξη υπογείων υδάτων από βαθιά πηγάδια και γεωτρύπες
- Γεωργική άρδευση και συγκεντρωτική παροχή νερού στις γεωργικές εκμεταλλεύσεις
- Δήμαρχοι και αγροτικές περιοχές
- Βιομηχανική παροχή νερού
- Αναπλήρωση νερού ψύξης και συστήματος κυκλοφορίας
- Πληροφορίες σχετικά με την πρόσληψη αργού νερού από δεξαμενές, ποτάμια και λεκάνες αποθήκευσης
- Συστήματα πρόσληψης νερού και εγκαταστάσεων επεξεργασίας
- Κηπευτική και άρδευση με ψεκαστήρες
- Κατασκευή, μεταλλευτική βιομηχανία και υποδομές μεταφοράς νερού
Δεν προορίζεται για υγρά που περιέχουν υπερβολική άμμο, μεγάλες ίνες ή μεγάλα στερεά σωματίδια.παρέχει πλήρη ανάλυση υγρών για την αξιολόγηση υλικών.
Πληροφορίες που απαιτούνται για την επιλογή της αντλίας
- Απαιτούμενη ροή και συνολική δυναμική κεφαλή
- Εσωτερική διάμετρος περιβλήματος πηγάδι και συνολικό βάθος πηγάδι
- Στατική στάθμη νερού και στάθμη νερού άντλησης
- Διάστημα σωλήνα διανομής, διάμετρος και αριθμός εξαρτημάτων
- Περιεκτικότητα σε άμμο, επίπεδο χλωριδίων, pH και θερμοκρασία νερού
- Διαθέσιμη τάση και συχνότητα
- Προγραμματισμένο βάθος εγκατάστασης
- Απαιτούμενο πρότυπο εξόδου ή φλάντζας
- Απαιτείται πίνακας ελέγχου, VFD ή προστασία σε στεγνή λειτουργία
Η απαιτούμενη κεφαλή θα πρέπει να περιλαμβάνει κάθετη ανύψωση, απώλειες τριβής του αγωγού, τοπική αντίσταση και πίεση που απαιτείται στο τελικό σημείο εκφόρτωσης.Το βάθος από μόνο του δεν είναι αρκετό για την επιλογή της σωστής αντλίας.
Συστάσεις εγκατάστασης και λειτουργίας
- Ελέγξτε την αντλία, τον κινητήρα, το καλώδιο και τα στοιχεία στερέωσης πριν από την εγκατάσταση
- Βεβαιωθείτε ότι η διάμετρος του πηγάδι παρέχει επαρκή διαχωρισμό για την εγκατάσταση και την ψύξη του κινητήρα
- Διατηρήστε την είσοδο της αντλίας κάτω από τη δυναμική στάθμη νερού με επαρκή βύθιση
- Διατηρήστε επαρκή απόσταση μεταξύ του κινητήρα και του βυθού
- Χρησιμοποιήστε κατάλληλα εξοπλισμό ανύψωσης, σωλήνες ανύψωσης και καλώδια ασφαλείας
- Ποτέ μην σηκώνετε ή αναστέλλετε την αντλία με ηλεκτρικό καλώδιο
- Ελέγξτε την αντίσταση μόνωσης, την τάση τροφοδοσίας, τη σειρά φάσεων και τις ρυθμίσεις προστασίας πριν από την εκκίνηση
- Μην χρησιμοποιείτε την αντλία στεγνή
- Αποφύγετε την παρατεταμένη λειτουργία με κλειστή βαλβίδα εκκένωσης
- Προστασία του κινητήρα από υπερφόρτωση, απώλεια φάσης και ανώμαλη τάση
- Παρακολούθηση της κατάστασης ρεύματος, ροής, πίεσης, δονήσεων και μόνωσης κατά τη διάρκεια της λειτουργίας
Προαιρετικά αξεσουάρ
- Σωλήνες από ανοξείδωτο χάλυβα ή άνθρακα
- Υδροβόλο καλώδιο ηλεκτρικής ενέργειας
- Κύλινδρο ελέγχου και κυλινδρομόνωση
- Άλλες συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών
- Πίνακας ελέγχου με μαλακό εκκινητή
- Πίνακας ελέγχου μεταβλητής συχνότητας
- Προστασία κατά της ξηρής λειτουργίας, υπερφόρτωσης, απώλειας φάσης και διαρροής
- Αισθητήρες επιπέδου και σύστημα τηλεπαρακολούθησης
Γιατί να επιλέξετε την αντλία 250QJH167-40-30kW;
Το μοντέλο αυτό συνδυάζει υψηλή ροή, μέτρια κεφαλή και αντοχή στη διάβρωση από ανοξείδωτο χάλυβα.συμπαγή εγκατάσταση και αξιόπιστη λειτουργία κάτω από θάλασσα.
Σε σύγκριση με τις συμβατικές αντλίες βαθέων πηγών από χυτοσίδηρο,μια κατάλληλα επιλεγμένη έκδοση από ανοξείδωτο χάλυβα παρέχει καλύτερη αντοχή στη σκουριά και είναι πιο κατάλληλη για συστήματα ύδρευσης με υψηλότερες απαιτήσεις καθαριότητας ή αντοχής στη διάβρωση.
Συχνές Ερωτήσεις
Ποια είναι η ροή, το κεφάλι και η ισχύς;
Η ονομαστική ροή είναι περίπου 167m3/h, η ονομαστική κεφαλή είναι περίπου 40m και η ισχύς του κινητήρα είναι 30kW. Η πραγματική απόδοση εξαρτάται από το επίπεδο νερού λειτουργίας, τις απώλειες αγωγών,συνθήκες τάσης και επιλεγμένο σημείο λειτουργίας.
Ποια διάμετρος πηγάδι απαιτείται;
Η ονομασία "250" αναφέρεται στην κατηγορία διαμέτρου πηγάδι 250 mm. Το πραγματικό περίβλημα του πηγάδι πρέπει να είναι μεγαλύτερο από τη μέγιστη εξωτερική διάμετρο της αντλίας και να παρέχει επαρκή διαχωρισμό για την εγκατάσταση,ροή νερού ψύξης και καθοδήγηση καλωδίων.
Ποια ποιότητα ανοξείδωτου χάλυβα πρέπει να διαλέξω;
Για υψηλότερα επίπεδα χλωριδίων ή πιο επιθετικά νερά, μπορεί να εξεταστεί το 316 ή το 316L.Το τελικό υλικό πρέπει πάντα να επιλέγεται από ανάλυση νερού..
Μπορεί η αντλία να λειτουργεί με κινητήρα μεταβλητής συχνότητας;
Ναι, υπό την προϋπόθεση ότι οι ρυθμίσεις VFD, κινητήρα και χειρισμού είναι συμβατές.Η προστασία από υπερφόρτωση και η προστασία από στεγνό ρεύμα πρέπει να ρυθμίζονται σύμφωνα με τις οδηγίες του κατασκευαστή..
Μπορεί αυτή η αντλία να χρησιμοποιηθεί για το θαλασσινό νερό;
Το πρότυπο 304 από ανοξείδωτο χάλυβα δεν συνιστάται γενικά για συνεχή λειτουργία σε θαλάσσιο νερό με υψηλή περιεκτικότητα σε χλώριο.μπορεί να απαιτείται διπλό ανοξείδωτο χάλυβα ή άλλο υλικό ανθεκτικό στο θαλάσσιο νερό.
Ποιες πληροφορίες απαιτούνται για μια προσφορά;
Παρακαλείστε να παρέχετε το απαιτούμενο υλικό, την τάση, τη συχνότητα, τη διάμετρο του πηγάδι, το βάθος εγκατάστασης, το μήκος του καλωδίου, το πρότυπο έξοδος, τη μέθοδο ελέγχου, τον προορισμό και τυχόν απαιτούμενα εξαρτήματα.
Ζητήστε μια προσφορά
Για την τιμή, την καμπύλη απόδοσης, το σχέδιο εγκατάστασης ή την πρόταση επιλογής για την αντλία 250QJH167-40-30kW από ανοξείδωτο χάλυβα, στείλτε μας τη διάμετρο του πηγάδι, βάθος πηγάδι, στατικό επίπεδο νερού,στάθμη αντλίας νερού, απαιτούμενη ροή, απαιτούμενη κεφαλή, ανάλυση νερού και λεπτομέρειες ηλεκτρικής τροφοδοσίας.
Η τεχνική ομάδα μας μπορεί να επιβεβαιώσει την κατάλληλη ποιότητα ανοξείδωτου χάλυβα, τη διαμόρφωση του κινητήρα, το μήκος του καλωδίου και το πλήρες πεδίο εφοδιασμού για το έργο σας.
