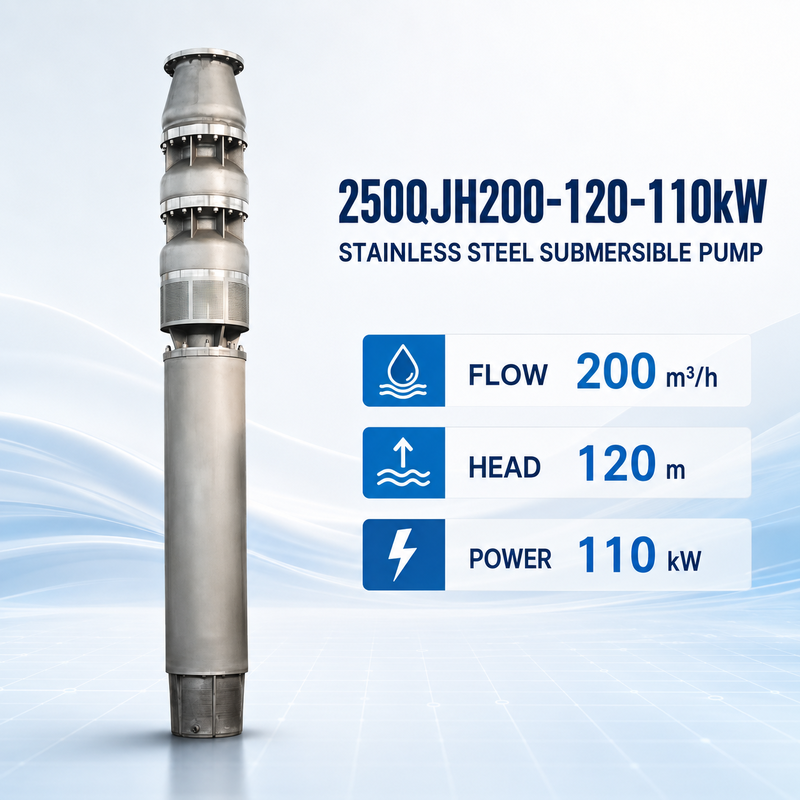

250QJH200-120-110kW υποβρύχια αντλία από ανοξείδωτο χάλυβα για τη μεταφορά νερού με υψηλή κεφαλή
Η250QJH200-120-110kW υποβρύχια αντλία από ανοξείδωτο χάλυβαείναι πολυεπίπεδη αντλία σχεδιασμένη για συστήματα μεταφοράς νερού που απαιτούν ονομαστική ροή200 m3/hκαι ένα ονομαστικό κεφάλι120 μέτρα- Με κινητήρα110 kW υποβρύχιος κινητήρας, είναι κατάλληλο για παροχή νερού σε βαθιές πηγές, μεταφορά δεξαμενών, βιομηχανικά συστήματα ύδρευσης, δημοτικά έργα και άλλες εφαρμογές όπου απαιτούνται υψηλή ροή και υψηλή πίεση εκφόρτωσης.
Η κατασκευή του από ανοξείδωτο χάλυβα παρέχει βελτιωμένη αντοχή στη διάβρωση σε σύγκριση με τις συμβατικές αντλίες χάλυβα.Το μήκος του καλωδίου και η μέθοδος ελέγχου μπορούν να ρυθμιστούν σύμφωνα με τη σύνθεση του υγρού και τις συνθήκες του έργου..
Τεχνικές προδιαγραφές
| Προδιαγραφές | Λεπτομέρειες |
|---|
| Πρότυπο προϊόντος | 250QJH200-120-110kW |
| Τύπος αντλίας | Πολυεπίπεδη βυθισμένη αντλία από ανοξείδωτο χάλυβα |
| Ονομαστική ροή | 200 m3/h |
| Καθορισμένη κεφαλή | 120 μέτρα |
| Δύναμη κινητήρα | 110 kW |
| Εγκατάσταση | Βιότοπη εγκατάσταση |
| Ηλεκτρική τροφοδοσία | Τριφογενής, διαμορφωμένη σύμφωνα με την τάση και τη συχνότητα του σχεδίου |
| Υλικό αντλίας | Ατσάλι ατσάλι |
| Τύπος κινητήρα | Μηχανή υποβρύχισης γεμάτη νερό |
| Μέθοδος λειτουργίας | Συνεχή ή διαλείπουσα λειτουργία με βάση τις συνθήκες της εγκατάστασης |
| Προσαρμογή | Υλικό, τάση, συχνότητα, καλώδιο και πίνακας ελέγχου |
Το ονομαστικό σημείο λειτουργίας πρέπει να επαληθεύεται με βάση την καμπύλη απόδοσης της αντλίας και την πραγματική αντίσταση του συστήματος πριν από την επιβεβαίωση της παραγγελίας.
Σχεδιασμός πολλαπλών σταδίων για αντλία με υψηλή πίεση
Το 250QJH200-120-110kW χρησιμοποιεί πολλαπλά στάδια τροχιάς για να παράγει την πίεση που απαιτείται για μια ονομαστική κεφαλή 120 μέτρων.Η δομή αυτή είναι κατάλληλη για έργα όπου το νερό πρέπει να μεταφερθεί σε σημαντική κατακόρυφη απόσταση ή μέσω ενός μεγάλου αγωγού εκφόρτωσης.
Η πραγματική συνολική δυναμική κεφαλή πρέπει να περιλαμβάνει:
- Ψηλή διαφορά μεταξύ των επιπέδων νερού
- Τριβή σωλήνων εκφόρτωσης
- Απώλειες από βαλβίδες, αγκώνες και εξαρτήματα
- Απαιτούμενη πίεση στο σημείο εκκένωσης
- Αλλαγές της στάθμης του νερού λειτουργίας
Η επιλογή μιας αντλίας με βάση μόνο το κατακόρυφο ύψος μπορεί να έχει ως αποτέλεσμα ανεπαρκή ροή ή υπερβολικό φορτίο του κινητήρα.
Επιλογές υλικού από ανοξείδωτο χάλυβα
Η αντλία μπορεί να διαμορφωθεί με διαφορετικά υλικά από ανοξείδωτο χάλυβα ανάλογα με την ποιότητα του νερού και τις συνθήκες διάβρωσης.
- SS304 για γενικές εφαρμογές καθαρού νερού
- ΣΤ316 ή ΣΤ316Λ για βελτιωμένη αντοχή στη διάβρωση
- Duplex 2205 για πιο απαιτητικά περιβάλλοντα χλωριδίων
- Super duplex 2507 για σοβαρές θαλάσσιες συνθήκες ή συνθήκες υψηλής περιεκτικότητας σε χλώριο
Το σωστό υλικό θα πρέπει να επιλέγεται χρησιμοποιώντας πραγματικά δεδομένα υγρού, συμπεριλαμβανομένης της συγκέντρωσης χλωριούχου, του pH, της θερμοκρασίας, των διαλυμένων στερεών ουσιών και του αναμενόμενου χρόνου λειτουργίας.Ο όρος "χάλυβας από ανοξείδωτο χάλυβα" δεν πρέπει να ερμηνεύεται αυτόματα ως κατάλληλος για κάθε θαλάσσιο νερό ή χημική εφαρμογή..
Υποβρύχια μηχανή γεμάτη νερό
Η αντλία τροφοδοτείται απόΥδρογεμάτος βυθισμένος κινητήραςΠριν από τη λειτουργία, ο κινητήρας πρέπει να γεμίζει με καθαρό νερό σύμφωνα με τις οδηγίες εγκατάστασης.
Ο κινητήρας πρέπει να παραμένει κατάλληλα βυθισμένος κατά τη διάρκεια της λειτουργίας, ώστε το περιβάλλον νερό να μπορεί να συμβάλει στην ψύξη.ενδέχεται να απαιτείται κάλυμμα ψύξης για τη διατήρηση επαρκούς ροής νερού γύρω από το περίβλημα του κινητήρα.
Η τάση, η συχνότητα, η μέθοδος εκκίνησης και το μέγεθος του καλωδίου πρέπει να επιβεβαιώνονται σύμφωνα με την τοπική παροχή ηλεκτρικής ενέργειας και την απόσταση εγκατάστασης.
Τυπικές εφαρμογές
Η αντλία 250QJH200-120-110kW μπορεί να αξιολογείται για:
- Απορρόφηση νερού σε βαθιά πηγάδια
- Βιομηχανική μεταφορά νερού
- Δημοτικά συστήματα παροχής νερού
- Γεωργική άρδευση
- Μεταφορά νερού από δεξαμενές και λίμνες
- Σχέδια πρόσληψης αργού νερού
- Υδροδότηση και αποχέτευση ορυχείων
- Εγκαταστάσεις επεξεργασίας νερού
- Κύκλο νερού ψύξης
- Η πρόσληψη θαλασσινού νερού όταν επιλέγεται κατάλληλο υλικό
Η τελική καταλληλότητα εξαρτάται από το υγρό, το επίπεδο νερού, τη δομή της εγκατάστασης και την αντίσταση του συστήματος.
Απαιτήσεις εγκατάστασης
Η αντλία εγκαθίσταται κανονικά κάθετα και λειτουργεί πλήρως βυθισμένη.
Η αντλία δεν πρέπει να λειτουργεί υπό τις ακόλουθες συνθήκες:
- Επίπεδο νερού κάτω από την απαιτούμενη ελάχιστη κατάδυση
- Αποκλεισμένη ή περιορισμένη είσοδος
- Λάθος σειρά φάσεων
- Η τάση είναι εκτός του επιτρεπόμενου εύρους
- Λειτουργία με κλειστή βαλβίδα εκκένωσης
- Συνθήκες υγρού ασυμβίβαστες με το επιλεγμένο υλικό
Οι βαλβίδες μη-επιστροφής, η παρακολούθηση της πίεσης, η προστασία κατά της ξηρής λειτουργίας, η προστασία κατά του υπερφόρτωσης και η προστασία της φάσης πρέπει να εξετάζονται σύμφωνα με το σχέδιο.
Πληροφορίες επιλογής αντλίας
Για να εξακριβωθεί αν το 250QJH200-120-110kW είναι κατάλληλο, παρακαλείστε να υποβάλετε:
- Απαιτούμενη ροή σε m3/h
- Απαιτούμενη συνολική δυναμική κεφαλή
- Τύπος υγρού και ανάλυση νερού
- Διάμετρος πηγάδι ή διαστάσεις εγκατάστασης
- Στατικά και δυναμικά επίπεδα νερού
- Διάμετρος σωλήνα και συνολικό μήκος σωλήνα
- Τεχνολογία
- Απαιτούμενη ποιότητα ανοξείδωτου χάλυβα
- μήκος καλωδίου
- Ημερήσιος χρόνος λειτουργίας
- Απαιτήσεις για τον πίνακα ελέγχου
Επιθεώρηση ποιότητας και δοκιμές
Πριν από την παράδοση, η διαμόρφωση της αντλίας πρέπει να ελέγχεται σε σχέση με τις επιβεβαιωμένες απαιτήσεις της παραγγελίας.υλικό και παρεχόμενα αξεσουάρ.
Οι δοκιμές επιδόσεων και ηλεκτρικές δοκιμές μπορούν να διεξαχθούν σύμφωνα με τις συμφωνηθέντες τεχνικές απαιτήσεις.
Συχνές Ερωτήσεις
Ποιες είναι οι ονομαστικές παραμέτρους της αντλίας 250QJH200-120-110kW;
Το ονομαστικό σημείο λειτουργίας είναι 200 m3/h ροής και 120 m κεφαλής, με 110 kW βυθισμένο κινητήρα.
Είναι κατάλληλη αυτή η αντλία για θαλασσινό νερό;
Τα έργα θαλασσινού νερού απαιτούν αξιολόγηση της συγκέντρωσης χλωριούχου, της θερμοκρασίας και των συνθηκών λειτουργίας.μπορεί να εξεταστεί το duplex 2205 ή το super duplex 2507 σύμφωνα με την ανάλυση νερού.
Μπορεί η τάση και η συχνότητα να προσαρμοστούν;
Η ηλεκτρική διαμόρφωση μπορεί να επιλεγεί σύμφωνα με την παροχή ενέργειας του έργου.
Μπορεί η αντλία να τοποθετηθεί οριζόντια;
Για τη διατήρηση της ψύξης του κινητήρα και την πρόληψη των μηχανικών πιέσεων, μπορεί να απαιτηθεί κάλυψη ψύξης και κατάλληλη δομή στήριξης.
Ποιες πληροφορίες απαιτούνται για μια προσφορά;
Παρακαλείσθε να αναφέρετε την απαιτούμενη ροή, το συνολικό κεφάλι, τον τύπο υγρού, το βάθος εγκατάστασης, τις πληροφορίες του αγωγού, την τάση, τη συχνότητα, τις απαιτήσεις υλικού και το μήκος του καλωδίου.
