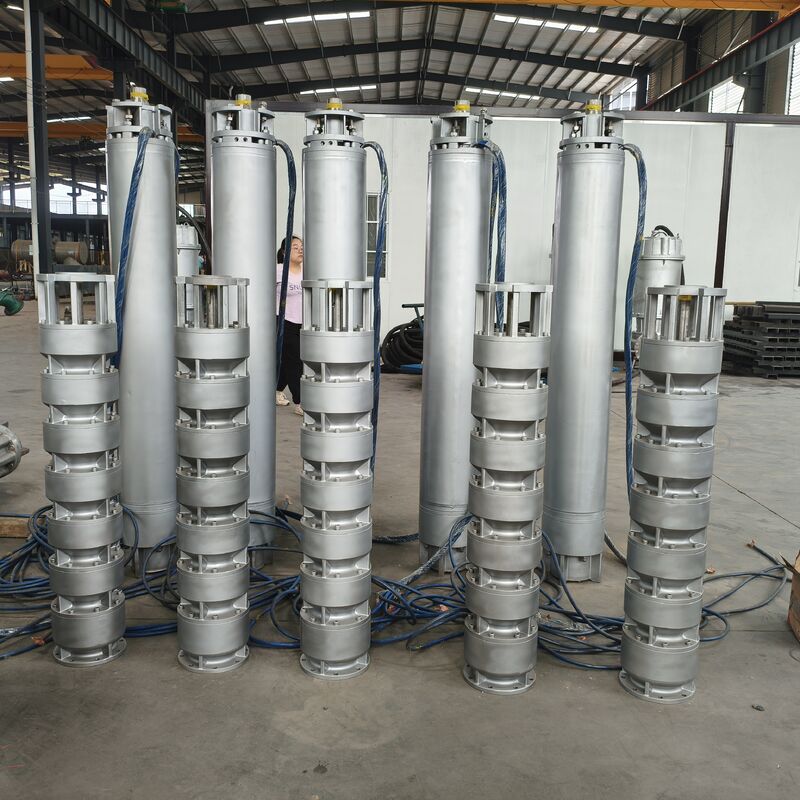

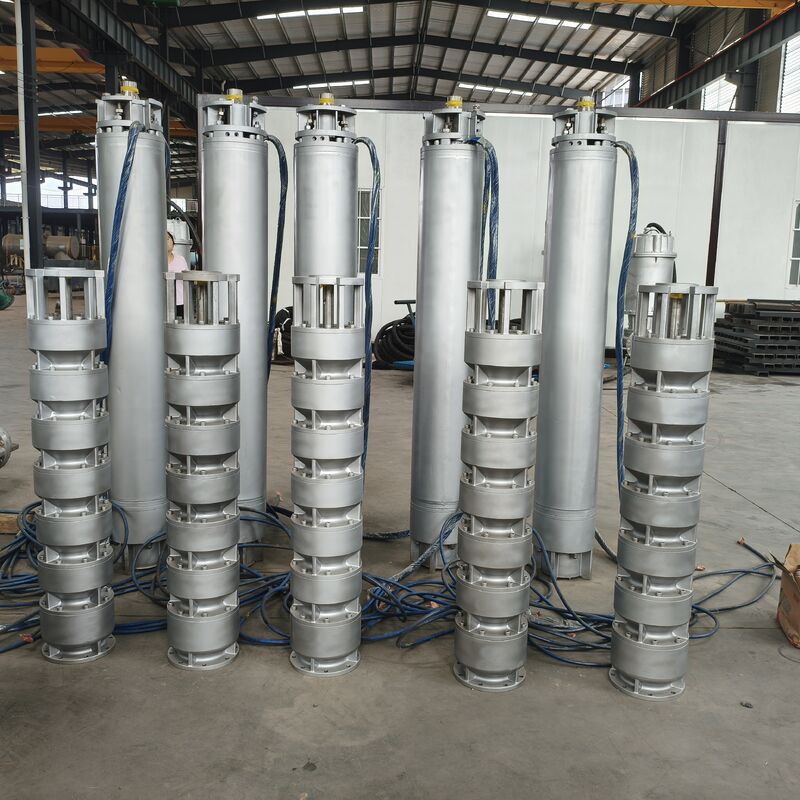

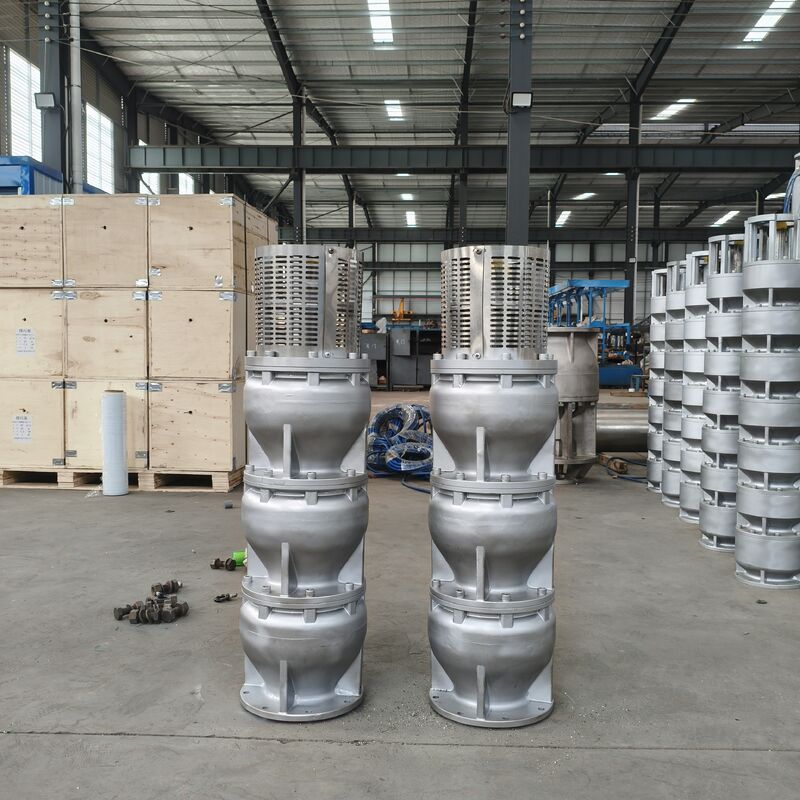

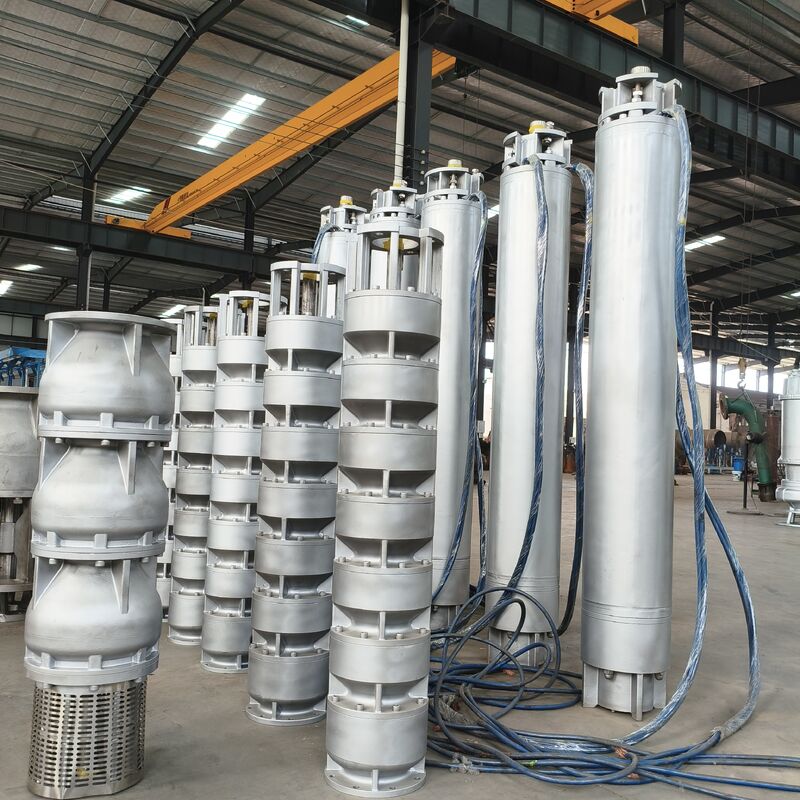

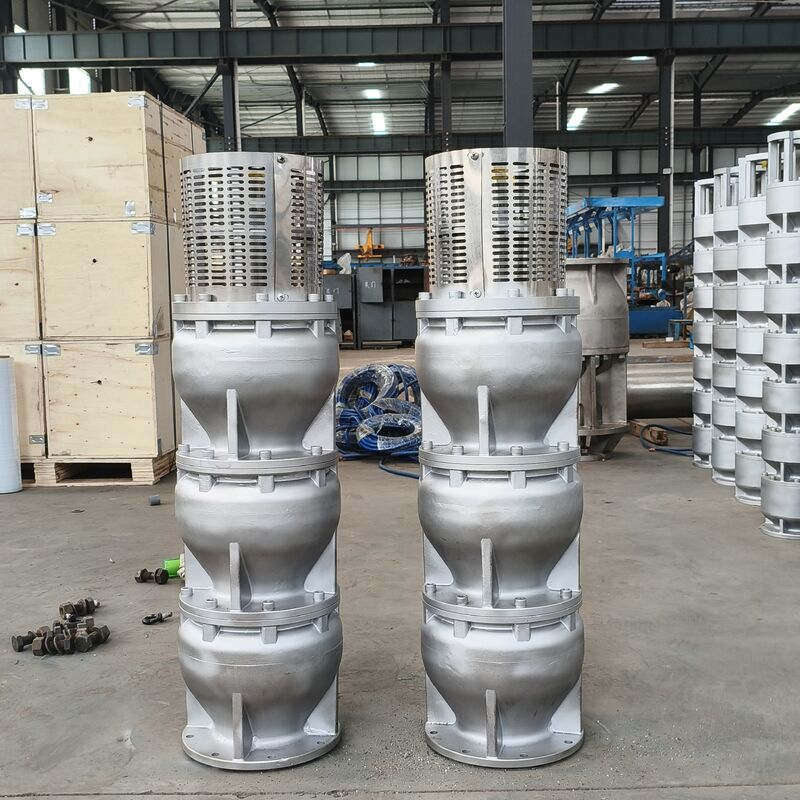

525 m³/h Παροχή 350 m Μανομετρικό 1000 kW Ισχύς Αντλία Βαθέων Φρεατίων Υποβρύχια Αντλία Θαλασσινού Νερού από Ανοξείδωτο Ατσάλι

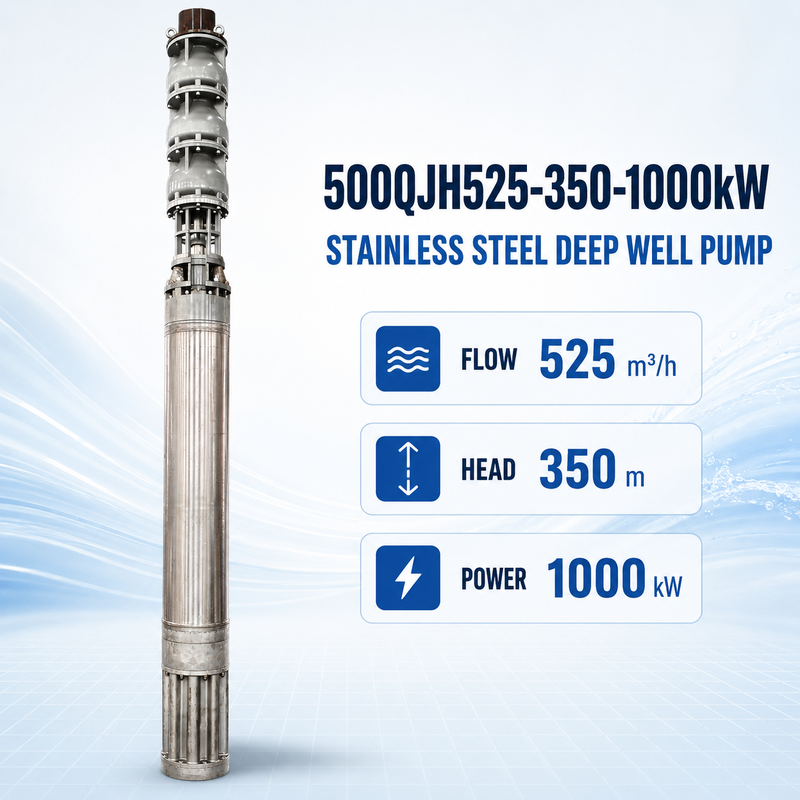

Η500QJH525-350-1000kW αντλία βαθιάς πηγής από ανοξείδωτο χάλυβαείναι μια πολυεπίπεδη υποβρύχια αντλία υψηλής ισχύος σχεδιασμένη για έργα που απαιτούν ονομαστική ροή525 m3/hκαι ένα ονομαστικό κεφάλι350 μέτρα.

Οδηγείται από ένα1000 kW βυθισμένος κινητήρας γεμάτος νερό, η αντλία αυτή μπορεί να αξιολογηθεί για τη μεγάλης κλίμακας βιομηχανική παροχή νερού, την εξόρυξη βαθιάς υπόγειας ύδρευσης, τα συστήματα ορυχείων νερού, τις δημοτικές υποδομές και τη μεταφορά νερού σε μεγάλο υψόμετρο.

Η ποιότητα ανοξείδωτου χάλυβα, η τάση του κινητήρα, η συχνότητα, οι προδιαγραφές καλωδίου και η μέθοδος εκκίνησης πρέπει να επιλέγονται σύμφωνα με την ανάλυση του νερού, το ηλεκτρικό δίκτυο και τις συνθήκες εγκατάστασης.

Η ονομαστική ροή και η κεφαλή περιγράφουν το καθορισμένο σημείο λειτουργίας.

Το 500QJH525-350-1000kW χρησιμοποιεί πολλαπλά στάδια τροχού για να παράγει την πίεση που απαιτείται για ονομαστική κεφαλή 350 μέτρων.

Για αυτό το είδος έργου υψηλής ισχύος, η κεφαλή αντλίας δεν θα πρέπει να επιλέγεται μόνο με βάση το βάθος του πηγάδι.

• Η κάθετη διαφορά μεταξύ του επιπέδου του νερού άντλησης και του σημείου έκθεσης
• Διακύμανση μεταξύ στατικού και δυναμικού επιπέδου νερού
• Απώλεια τριβής μέσω του αγωγού εκφόρτωσης
• Τοπικές απώλειες από βαλβίδες, αγκώνες και εξαρτήματα
• Απαιτούμενη πίεση στην τελική έξοδο
• Πιθανές αλλαγές στο επίπεδο του νερού λειτουργίας

Η επιλογή υπερβολικής κεφαλής μπορεί να αυξήσει την κατανάλωση ενέργειας και να προκαλέσει την λειτουργία της αντλίας εκτός του συνιστώμενου εύρους.Συνεπώς, πρέπει να ολοκληρωθεί ένας πλήρης υδραυλικός υπολογισμός πριν από την παραγωγή..

Η αντλία μπορεί να κατασκευαστεί χρησιμοποιώντας διαφορετικές ποιότητες ανοξείδωτου χάλυβα ανάλογα με το υγρό που αντλείται.

Το SS304 μπορεί να εξεταστεί για γενικές εφαρμογές καθαρού νερού με περιορισμένη περιεκτικότητα σε χλωρίδιο και ήπιες συνθήκες διάβρωσης.

Το SS316 και το SS316L παρέχουν βελτιωμένη αντοχή στη διάβρωση για βιομηχανικό νερό, ελαφρώς αλμυρό νερό και ορισμένα διαβρωτικά περιβάλλοντα.Η πραγματική συγκέντρωση και θερμοκρασία χλωριούχου πρέπει να αξιολογηθούν..

Το Duplex 2205 προσφέρει μεγαλύτερη μηχανική αντοχή και βελτιωμένη αντοχή στη διάβρωση που σχετίζεται με τα χλωρίδια.

Το Super duplex 2507 μπορεί να εξεταστεί για σοβαρά θαλάσσια περιβάλλοντα, ύδατα υψηλής περιεκτικότητας σε χλωρίδιο και εφαρμογές ανοικτής θάλασσας.

Το τελικό υλικό πρέπει να προσδιορίζεται χρησιμοποιώντας:

• Συγκέντρωση χλωριούχου
• Αξία pH
• Θέρμανση υγρού
• Διαλυμένα στερεά
• Άμμος ή αιωρούμενα σωματίδια
• Αναμενόμενες ώρες λειτουργίας
• Απαιτούμενο περιβάλλον υπηρεσίας

Η περιγραφή "πυμπή από ανοξείδωτο χάλυβα" δεν σημαίνει ότι κάθε κλάση ανοξείδωτου χάλυβα είναι κατάλληλη για θαλάσσιο νερό.

Η αντλία τροφοδοτείται από ένα 1000 kW γεμάτο νερό βυθισμένο κινητήρα.

Πριν από την έναρξη λειτουργίας, η κατάσταση πλήρωσης του κινητήρα πρέπει να ελέγχεται σύμφωνα με τις οδηγίες λειτουργίας..

Η ηλεκτρική διαμόρφωση πρέπει να επιβεβαιώνεται σύμφωνα με:

• Η τάση και η συχνότητα εγκατάστασης
• Διαθέσιμη χωρητικότητα μετασχηματιστή
• Περιορισμοί ισχύος εκκίνησης δικτύου
• μήκος καλωδίου τροφοδοσίας
• Βαθμός εγκατάστασης
• Επιτρεπόμενη πτώση τάσης
• Απαιτήσεις ελέγχου και προστασίας

Επειδή πρόκειται για κινητήρα μεγάλης ισχύος, το σύστημα εκκίνησης και η ηλεκτρική προστασία πρέπει να σχεδιάζονται ως μέρος του πλήρους συστήματος άντλησης.

Η αντλία πηγάδι 500QJH525-350-1000kW από ανοξείδωτο χάλυβα μπορεί να αξιολογηθεί για:

• Μεγάλης κλίμακας εξόρυξη υπόγειων υδάτων
• Βιομηχανική προμήθεια αργού νερού
• Δήμαρχοι έργα παροχής νερού
• Υδροδότηση και αποχέτευση ορυχείων
• Μεταφορά νερού σε μεγάλο υψόμετρο
• Μεταφορά νερού από δεξαμενή σε εργοστάσιο
• Εγκαταστάσεις επεξεργασίας νερού
• Συστήματα ύδρευσης σταθμών παραγωγής ηλεκτρικής ενέργειας
• Βιομηχανική παροχή νερού ψύξης
• Μεγάλα γεωργικά έργα άρδευσης
• Η πρόσληψη παράκτιας νερού με κατάλληλο υλικό
• Καταναλώσιμο θαλασσινού νερού με επαληθευμένη επιλογή υλικού

Η τελική καταλληλότητα εξαρτάται από το υγρό, τη δομή της εγκατάστασης, το απαιτούμενο σημείο λειτουργίας και τις ηλεκτρικές συνθήκες.

Η αντλία εγκαθίσταται κανονικά κάθετα και λειτουργεί εντελώς βυθισμένη.

• Διάμετρος πηγάδι ή εγκατάστασης
• Στατική στάθμη νερού
• Δυναμική στάθμη νερού
• Ελάχιστη στάθμη λειτουργικού νερού
• βάθος εγκατάστασης αντλίας
• Συνολικό μήκος συστάσεων αντλιών
• Διάμετρος σωλήνα εκκένωσης
• Υλικό αγωγού και μήκος
• Διαχείριση ανύψωσης και στήριξης
• Διάδρομος καλωδίου και μήκος καλωδίου
• Θέση βαλβίδας μη επιστροφής
• Διαθέσιμος εξοπλισμός ανύψωσης

Η δομή εγκατάστασης πρέπει να υποστηρίζει το βάρος του πλήρους συνόλου αντλιών, του σωλήνα εκφόρτωσης, του καλωδίου και της στήλης νερού.

Για μια αντλία μεγάλης ισχύος, τα σημεία ανύψωσης, τα εξαρτήματα σύνδεσης και οι διαδικασίες εγκατάστασης πρέπει να επανεξετάζονται πριν από την άφιξη του εξοπλισμού στον χώρο του έργου.

Το σύστημα ελέγχου πρέπει να διαμορφώνεται ανάλογα με την ισχύ του κινητήρα και το τοπικό ηλεκτρικό δίκτυο.

• Προστασία από υπερφόρτωση
• Προστασία από βραχυκύκλωμα
• Προστασία από απώλεια φάσης
• Προστασία κατά τη σειρά φάσεων
• Παρακολούθηση τάσης
• Παρακολούθηση θερμοκρασίας κινητήρα
• Παρακολούθηση της στάθμης του νερού
• Προστασία σε στεγνή λειτουργία
• Έλεγχος ρεύματος εκκίνησης
• Παρακολούθηση πίεσης και ροής

Η επιλογή ενός κινητήρα μεταβλητής συχνότητας πρέπει να γίνεται μόνον αφού επιβεβαιωθεί η συμβατότητα του κινητήρα, οι συνθήκες ψύξης και το επιτρεπόμενο εύρος ταχυτήτων λειτουργίας.

Για να επαληθευτεί αν το 500QJH525-350-1000kW είναι κατάλληλο, παρακαλείστε να αναφέρετε:

• Απαιτούμενη ροή σε m3/h
• Απαιτούμενη συνολική δυναμική κεφαλή
• Τύπος υγρού και πλήρης ανάλυση νερού
• Στατικά και δυναμικά επίπεδα νερού
• Βαθμός εγκατάστασης
• Μέγεθος πηγάδι ή εισροής
• Διάμετρος αγωγού και συνολικό μήκος
• Ανύψωση του σημείου εκφόρτωσης
• Η τάση, η συχνότητα και η φάση στο χώρο
• Διαθέσιμη χωρητικότητα μετασχηματιστή
• Απαιτούμενη ποιότητα ανοξείδωτου χάλυβα
• μήκος καλωδίου τροφοδοσίας
• Ημερήσιος χρόνος λειτουργίας
• Απαιτήσεις εκκίνησης και ελέγχου

Πριν από την παράδοση, η διαμόρφωση της αντλίας πρέπει να ελέγχεται σε σχέση με την επιβεβαιωμένη τεχνική συμφωνία.

• Πρότυπο αντλίας και ονομαστικές παραμέτρους
• Δύναμη κινητήρα, τάση και συχνότητα
• Κατηγορία από ανοξείδωτο χάλυβα
• Μέγεθος αντλίας και κινητήρα
• Προδιαγραφές καλωδίων
• Ηλεκτρική μόνωση
• Κατεύθυνση περιστροφής
• Προμηθευμένα εξαρτήματα
• Σημεία συσκευασίας και ανύψωσης

Οι δοκιμές επιδόσεων και η τεκμηρίωση του σχεδίου θα πρέπει να συμφωνούνται πριν από την παραγωγή.Οι πραγματικές τιμές δοκιμής πρέπει να καταγράφονται αντί να αντικαθίστανται από γενικές δηλώσεις όπως "υψηλή απόδοση" ή "σταθερή απόδοση".. "
